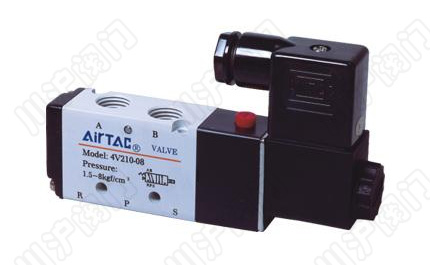

選用閥門附件--電磁閥

三通電磁閥有哪些結構形式？應用于什么場合？

三通電磁閥可分為普通型、防水型、防爆型等幾種。
按其動作方式可分為直動式和先導式兩種。直動式由線圈吸合鐵芯直接帶動截止閥進行氣路切換；先導式由線圈吸合動 鐵芯改變雅俗空氣的流向，通過壓縮空氣推動截止閥進行氣路切換。
按其工作狀態可分為常通型（通電時打開，斷電時關閉）和常閉型（通電時關閉，斷電時打開）兩種。
三通電磁閥配用在單作用氣動執行機構和氣動薄膜執行機構上，完成氣路的自動切換，以實現調節閥的開、關動作，通 常用于遙控、順序控制和聯鎖系統。

為什么聯鎖系統用的電磁閥往往在常通電狀態下工作？

這是從確保安全可靠的角度考慮的。
1.石油、化工裝置的聯鎖系統是為保證安全生產、預防事故發生而設置的，對其發信期間和執行機構的可靠性要求很高。 聯鎖系統中的電磁閥平時不動作，一旦發生事故時才動作。由電磁閥的工作原理可知，通電時線圈吸合動鐵芯，帶動閥 件進行切換，斷電時，靠復位彈簧的作用，使動鐵芯和閥件回到原來位置。如果平時長期不通電，由于生銹、臟物侵入 等原因，可能使動鐵芯和閥件卡住，一旦發生事故通電時，會造成線圈吸不動的情況，導指動作失靈。如果平時長期不通電 ，由于電磁閥振動，可防止卡住，一旦發生事故斷電時，靠復位彈簧的作用，能可靠地進行切換。
2.平時處于斷電狀態，難以知道電磁閥工作是否正常。而平時處于通電狀態，一旦電磁閥本身發生故障，可隨時檢查出來， 這對于保證聯鎖系統的可靠性來說，是十分重要的。
3.當發生停電事故時，電磁閥仍能可靠的動作。
由于上述原因，聯鎖系統用的電磁閥一般要在常通電狀態下工作，這與電磁閥使用說明書上介紹的情況恰好相反。因此 常開的場合應選用常閉型電磁閥，常閉場合應選用常開型電磁閥。

三通電磁閥安裝時應注意哪些問題。

1.應垂直朝上安裝。先導式電磁閥的截止閥部分好處于水平位置。
2.應注意各接管口的符號，不要接觸，以 防誤動作或發生意外事故。
3.使用的電源應符合產品銘牌上的規定的電源要求，以防燒壞線圈。
4.工作氣源應進行較好的凈化處理。
