電磁閥分類、安裝和選型-上海川滬閥門

電磁閥發展到目前為止，國內外的電磁閥從原理上分為三大類(即：直動式、分步直動式、先導式)，而從閥瓣結構和材料上的不同與原理上的區別又分為六個分支小類(直動膜片結構、分步重片結構、先導膜式結構、直動活塞結構、分步直動活塞結構、先導活塞結構)，上海川滬閥門生產的電磁閥有蒸汽電磁閥、氣體電磁閥、水用電磁閥等。

直動式電磁閥：
原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。 特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

分布直動式電磁閥：
原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。特點：在零壓差或真空、高壓時亦能可靠動作，但功率較大，要求必須水平安裝。

先導式電磁閥：
原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。 特點： 流體壓力范圍上限較高，可任意安裝(需定制)但必須滿足流體壓差條件。

安裝注意事項如下：
安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或?yàn)R水的地方。電磁閥應垂直向上安裝。
電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。
電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。
電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。
當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。

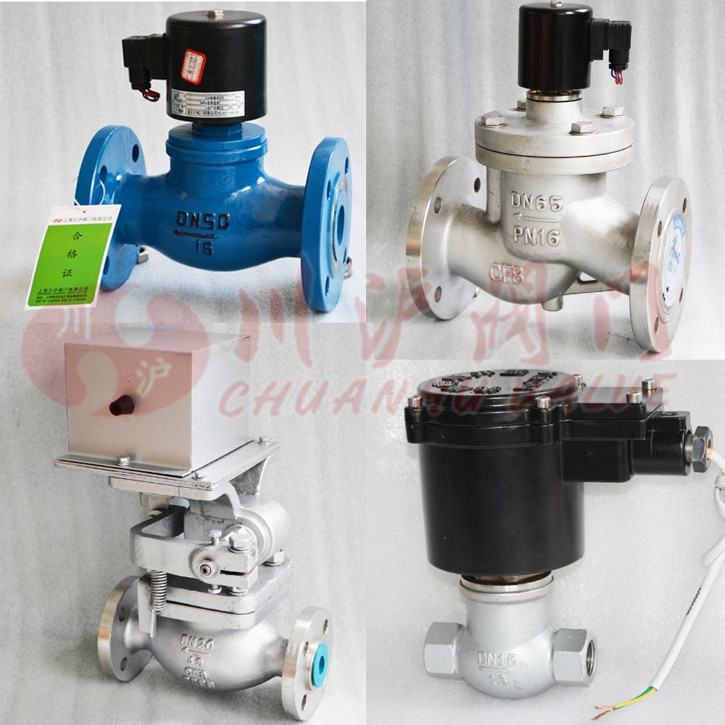

典型電磁閥
內螺紋蒸汽電磁閥
型號：ZQDF
口徑：小口徑
材質：碳鋼,鑄鐵,不銹鋼
法蘭蒸汽電磁閥
型號：ZQDF
口徑：小口徑
材質：碳鋼,鑄鐵,不銹鋼
ZCM煤氣電磁閥
型號：ZCM
口徑：小口徑,中口徑
材質：碳鋼,不銹鋼
電磁閥（常閉式）
型號：US-F
口徑：小口徑,中口徑
材質：碳鋼
水下專用電磁閥
型號：SLDF
口徑：小口徑,中口徑
材質：碳鋼,鑄鐵,不銹鋼
醫療設備專用電磁閥
型號：2W
口徑：小口徑,中口徑
材質：碳鋼,不銹鋼

電磁閥在選型時的注意事項

電磁閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。

選型依據：

一、根據管道參數選擇電磁閥的：通徑規格（即DN）、接口方式
1、按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸。
2、接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。

二、根據流體參數選擇電磁閥的：材質、溫度組
1、腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥。
2、高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的。
3、流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25訂貨時一定要區分開來。
4、流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥。

三、根據壓力參數選擇電磁閥的：原理和結構品種
1、公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定。
2、工作壓力：如果工作壓力低則必須選用直動或分步直動式原理；低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。

四、電氣選擇：電壓規格應盡量優先選用AC220V、DC24較為方便。

五、根據持續工作時間長短來選擇：常閉、常開、或可持續通電
1、當電磁閥需要長時間開啟，并且持續的時間多余關閉的時間應選用常開型。
2、要是開啟的時間短或開和關的時間不多時，則選常閉型。
3、但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。

六、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水
1、爆炸性環境：必須選用相應防爆等級的電磁閥（我公司現有：d II BT4、d II CT5、Ex m I/II T4） 。
2、當管內流體有倒流現象時，可選擇我公司OK71-N、OK72-N系列帶止回功能電磁閥。
3、當需要對電磁閥進行現場人工操作時，可選擇我公司OK71-S、OK72-S系列帶手動功能電磁閥。
4、露天安裝或粉塵多場合應選用防水，防塵品種（防護等級在IP54以上）。
5、用于噴泉必須采用潛水型電磁閥（防護等級在IP68以上）。
