三通調節閥和套筒調節閥的結構和性能特點

三通調節閥

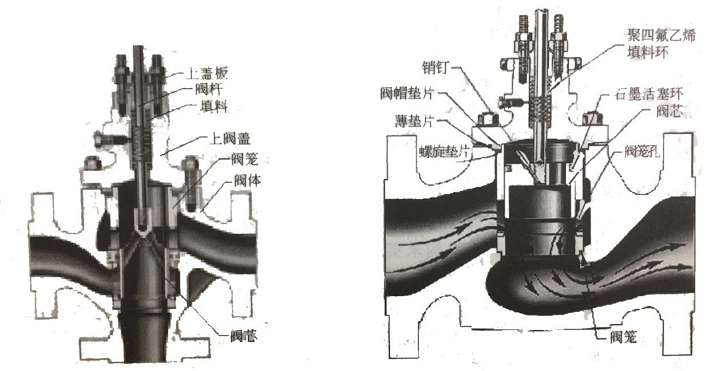

三通調節閥是多端口控制閥的一類。按流體的作用方式，三通調節閥可分為合流閥和分流閥兩類。合流閥有兩個人口，合流后從一個出口流出。分流閥有一個流體人口，經分流成兩股流體從兩個出口流出。圖中所示是分流三通調節閥的結構圖。合流三通調節閥的結構與分流三通調節閥的結構類似。三通調節閥的特點如下。
1.三通調節閥有兩個閥芯和閥座，結構與雙座閥類似。但三通調節閥中，一個閥芯與閥座間的流通面積增加時，另一個閥芯與閥座間的流通面積減少。而雙座閥中，兩個閥芯和閥座間的流通面積是同時增加或減少的。
2.三通調節閥的氣開和氣關只能通過選擇執行機構的正作用和反作用來實現。雙座閥的氣開和氣關的改變可直接將閥體或閥芯與閥座反裝來實現。
3.三通調節閥用于需要流體進行配比的控制系統時，由于它代替一個氣開控制閥和一個氣關控制閥，因此，可降低成本，并減少安裝空間。
4.三通調節閥也用于旁路控制的場所，例如一路流體通過換熱器換熱，另一路流體不進行換熱。當三通調節閥安裝在換熱器前時，采用分流三通調節閥; 當三通調節閥安裝在換熱器后時，采用合流三通調節閥。由于安裝在換熱器前的三通調節閥內流過的流體有相同溫度，因此，泄漏量較小;安裝在換熱器后的三通調節閥內流過的流體有不同的溫度，對閥芯和閥座的膨脹程度不同，因此，泄漏量較大。通常，兩股流體的溫度差不宜超過150C。
5.三通控制閥的泄漏量與結構有很大關系，泄漏等級可從II 到IV。
圖示三通調節閥采用閥籠結構，帶平衡孔，采用閥籠導向。因此，可大大降低不平衡力。早期的三通調節閥采用圓筒薄壁窗口，用閥芯側面導向，雖然可減小不平衡力，但在一股流體接近關閉(流關流向) 時，仍有較大的不平衡力，而且，隨閥門開度的變化，不平衡力變化，采用圖示帶平衡孔的閥籠結構，可使不平衡力消除，并有阻尼作用，有利于控制閥的穩定運行。采用閥桿導向的三通調節閥，其平衡力較大，所需驅動推力與流體出、人口壓力、摩擦力和壓緊力等有關。
由于三通調節閥的泄漏量較大，在需要泄漏量小的應用場合，可采用兩個控制閥(和三通接管) 進行流體的分流或合流，或進行流體的配比控制。

套筒調節閥
套筒調節閥如圖所示，也稱為籠式閥。其閥體結構與直通控制閥相似，也由閥體、閥芯、導向套、上閥蓋、上蓋板、閥桿和填料等組成。其結構特點是閥內件采用閥芯和閥籠(套筒)。套筒調節閥用閥籠內表面導向，用閥籠節流開孔滿足所需流量特性。
套筒調節閥的特點如下。
1.安裝維護方便: 閥座通過閥蓋緊壓在閥體上，不采用螺紋連接，安裝和維護方便。
2.流量特性更改方便: 套筒調節閥中流體從套筒向外流出，稱為中心向外流向，反之，稱為外部向中心流向。圖中所示是外部向中心流向的直通套筒調節閥結構圖。但通常采用從套筒下部流人，經閥籠的開孔流出，與圖中流向相反。在套筒上對稱地分布3、4 或.6 個節流開孔，節流開孔形狀與所需流量特性有關，因此，可方便地更換套筒(節流開孔的形狀) 來改變控制閥的流量特性。
3.降噪和降低空化影響: 為降低控制閥噪聲，套筒調節閥有帶有降噪閥內件的一種類型。它的套筒和閥芯開多個小孔，利用小孔來增加阻力，將速度頭轉換為動能，使噪聲降低。通常，這類套筒調節閥可降低噪聲10dB以上，因此，在需降噪場合被廣泛應用。為降低控制閥噪聲，也可采用多級降壓方法。這類降噪控制閥兩端的總壓降被分配到各級，使各級都不會造成流體發生閃蒸和空化，從而使控制閥的噪聲降低，并能夠削弱和防止閃蒸和空化造成的沖刷和磨損。套筒調節閥閥芯底部為平面，如發生汽蝕，氣泡破裂產生的沖擊不作用到閥芯，而被介質自身吸收，因此，套筒調節閥的汽蝕影響小，使用壽命長。
4.泄漏量較單座閥大: 由于套筒與閥芯之間有石墨活塞環密封，長期運行后，密封環的磨損使套筒調節閥的泄漏量比單座閥大。
5.互換性和通用性強: 更換不同套筒，可獲得不同流量系數和不同流量特性。
6.減小不平衡力影響: 通常，套筒調節閥有兩類，一類是平衡閥，另一類是不平衡閥。平衡閥的閥芯上開有平衡孔，使閥芯上所受不平衡力大為減小，同時，它具有阻尼作用，對控制閥穩定運行有利。因此，這類控制閥常用于壓差大、要求低噪聲的應用場合。
7.反體套筒調節閥由于閥芯可從下部拆卸，特別適合用于閥內件需要經常檢查和維修的場合。
