一、角式截止閥 產品概述

上海川滬閥門生產的角型截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥產品適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道，適用于≤425℃的蒸汽、油品、水等介質。
1、基本結構形式：角式
2、公稱壓力：PN1.6-6.4(MPa)
3、公稱通徑：DN15-300（mm）

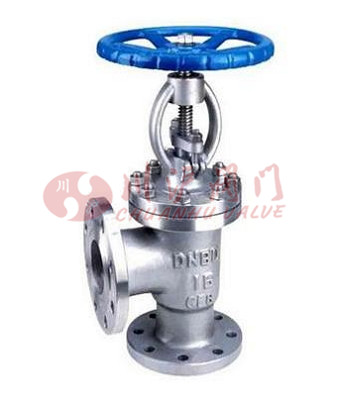

二、角式截止閥 產品圖片

角式截止閥(碳鋼法蘭連接)

三、角式截止閥 零部件材質

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

四、角式截止閥 技術規范

設計制造標準	GB/T 12233、GB/T 12235
結構長度標準	GB/T 12221-2005
連接法蘭標準	GB/T 9113 JB/T 79
壓力-溫度標準	GB/T 9131
試驗-檢驗標準	GB/T13927 JB/T9092

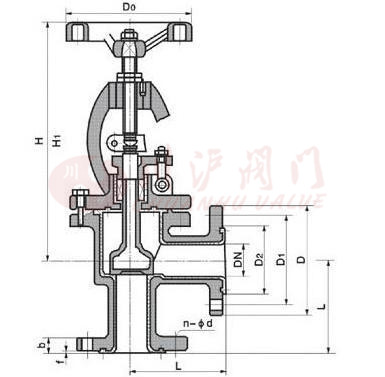

五、角式截止閥 結構圖

六、角式截止閥 連接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	21/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	21/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	21/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

2.5MPa主要連接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-φ14	140	260	290	11
32	21/4	95/105	135	100	78	2	18	4-φ18	140	290	325	13
40	21/2	100/115	145	110	85	3	18	4-φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-φ18	180	355	400	31
65	21/2	145	180	145	120	3	22	8-φ18	220	400	450	39
80	3	155	195	160	135	3	22	8-φ18	280	450	495	50
100	4	175	230	190	160	3	24	8-φ23	320	530	590	60
125	5	200	270	220	188	3	28	8-φ25	380	600	650	75
150	6	240/225	300	250	218	3	30	8-φ25	400	650	770	98
200	8	275	360	310	278	3	34	12-φ23	450	700	850	170

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
