一、氣動角型調節閥 產品概述

上海川滬閥門有限公司生產的ZJSJ、ZJHJ氣動薄膜角型調節閥采用頂部導向結構，配用多彈簧氣動執行機構。本系列產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列。產品公稱壓力等級有PN10、16、 25、64、100；閥體口徑范圍DN20-DN200。泄露等級有Ⅳ或Ⅵ 級。適用流體溫度由-200℃-+560℃范圍內多種檔次，流量特性為線形或等百分比。多種規格可供選擇。
特點：
氣動薄膜角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。
適用場景:
氣動薄膜角型調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動薄膜角型調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。

二、氣動角型調節閥 產品圖片

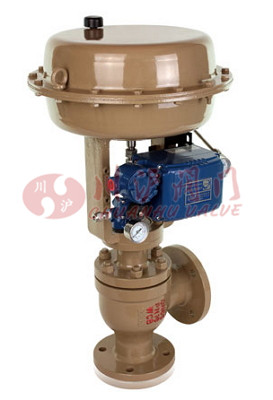

氣動角型調節閥(鑄鋼法蘭連接)	氣動角型調節閥(不銹鋼高壓鍛打)

三、氣動角型調節閥 零部件參數

零部件	材質
閥體	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
閥座	304	304	316	316L
閥芯	304	304	316	316L
墊片	PTFE、金屬石墨纏繞墊片
閥蓋	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
密封填料	PTFE、柔性石墨、對位聚苯
填料壓蓋	304	304	316	316L

四、氣動角型調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線性	6.9	11	17.6	27.5	44	69	100	176	275	440	690	875	1250
	等百分	6.3	10	15	25	40	64	100	160	250	400	630	850	1180
允許壓差(MPa)		6.4	6.4	5.0	2.8	1.7	1.7	1.0	6.0	4.8	3.3	1.8	1.5	0.8
額定行程		16			25		40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
法蘭標準		GB/T9113、 JB/T79、HG20594及其他標準
壓蓋型式		螺栓壓緊式
連接形式		法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式		標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃

五、氣動角型調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動角型調節閥 性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

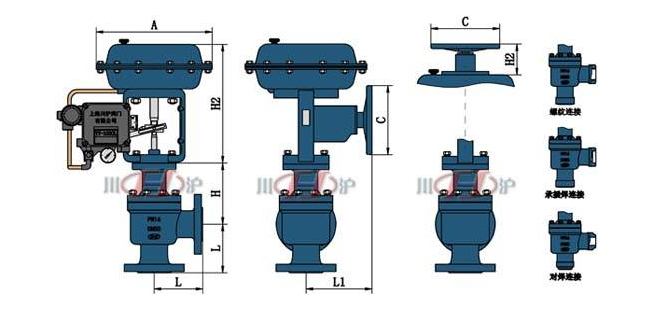

七、氣動角型調節閥 結構圖

八、氣動角型調節閥 連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275
	PN40	95	100	105	115	125	145	155	175	200	225	275
	PN64	115	115	130	130	150	170	190	215	250	275	325
H	PN16/25	119	119	122	140	157	169	179	200	230	250	304
	PN40	123	123	134	152	157	191	201	216	240	270	325
	PN64	135	135	142	160	177	196	206	227	257	277	331
H1		298	298	298	298	298	380	380	380	510	510	510
H2		180	180	180	180	180	236	236	236	310	310	310
L1		280	280	280	280	280	350	350	350	475	475	475
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
