一、鑄鐵對夾蝶閥 產品概述

鑄鐵對夾蝶閥由鑄鐵閥體、閥座及驅動機構（手柄、蝸輪蝸桿、氣動裝置或電動裝置）等 組成，靠驅動機構帶動轉軸及閥板旋轉以實現啟閉和控制流量的目的
特點：
1、結構簡單、小巧輕便，運輸、安裝、拆卸容易。?
2、90°啟閉，開關迅速。操作扭矩小，省力輕巧。?
3、密封性能好，使用壽命長，可達到零泄漏。?
4、選擇不同的零部件材質，可適用于多種介質。?
5、流量特性近似于直線，調節性能好。
適用場景：
D71X 型適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、鑄鐵對夾蝶閥 產品圖片

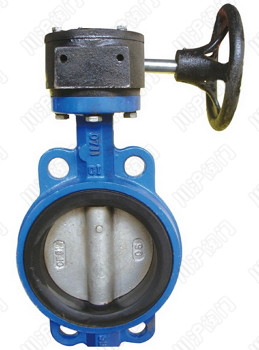

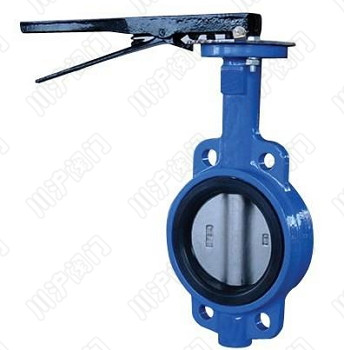

手柄式鑄鐵對夾蝶閥	渦輪式鑄鐵對夾蝶閥

三、鑄鐵對夾蝶閥 執行標準

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

四、鑄鐵對夾蝶閥 結構圖

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

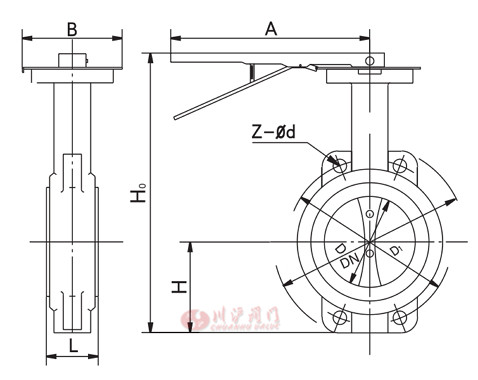

五、手柄式鑄鐵對夾蝶閥 結構圖

六、手柄式鑄鐵對夾蝶閥 連接尺寸

鑄鐵對夾蝶閥外形尺寸

公稱通徑		結構長度	外形尺寸(參考值)				連接尺寸(標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

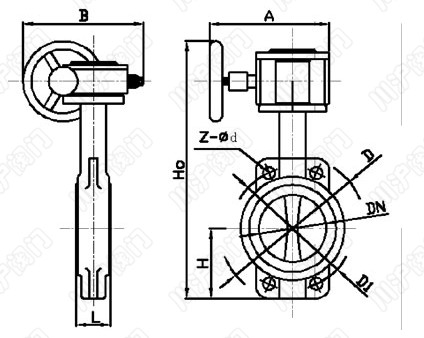

五、渦輪式鑄鐵對夾蝶閥 結構圖

六、渦輪式鑄鐵對夾蝶閥 連接尺寸

公稱通徑 DN(mm)	連接尺寸				外形尺寸
	L	D	D1	Z-φd	D71X				D371X			D671X			D971X
					H	Ho	A	B	H0	A	B	H0	A	B	H0	A	B
40	43	145	110	4-18	58	220	266	65	295	193	125	305	?	?	420	125	125
50	43	165	125	4-18	63	235	266	65	306	193	125	316	180	65	438	125	125
65	46	185	145	4-18	70	250	266	65	320	193	125	330	180	65	453	125	125
80	46	200	160	4-18	83	275	266	65	345	193	125	385	245	72	478	125	125
100	52	220	180	8-18	105	316	266	65	385	193	125	435	240	72	519	125	125
125	56	250	210	8-18	115	340	310	65	410	193	125	450	240	72	713	325	245
150	56	285	240	8-22	137	376	310	65	445	193	125	625	350	93	749	325	245
200	60	340	295	8-22	164	470	370	90	570	283	165	720	350	93	843	325	245
250	68	395	350	12-22	206	?	?	?	645	283	165	805	550	350	945	363	373
300	78	445	400	12-22	230	?	?	?	740	334	175	840	600	350	1010	363	373
350	78	505	460	16-22	248	?	?	?	765	334	175	885	600	350	1050	363	373
400	102	565	515	16-26	290	?	?	?	875	425	210	975	600	350	1135	363	373
450	114	615	565	20-26	320	?	?	?	940	425	210	1040	750	380	1220	465	413
500	127	670	620	20-26	345	?	?	?	995	425	210	1095	750	380	1330	546	431
600	154	780	725	20-30	410	?	?	?	1130	425	210	1230	750	380	1400	546	556
700	165	895	840	24-30	480	?	?	?	1475	620	320	1475	750	380	1530	546	556
800	190	1015	950	24-33	525	?	?	?	1535	620	320	1505	750	380	1600	546	556
900	203	1115	1050	28-33	585	?	?	?	1660	620	320	1660	1250	380	1745	617	706
1000	216	1230	1160	28-36	640	?	?	?	1760	620	320	1760	1500	580	1810	632	706
1200	254	1455	1380	32-39	755	?	?	?	1995	620	320	1995	1500	580	2035	632	706
1200	254	1400	1340	32-34	755	?	?	?	1995	620	320	1995	?	?	2035	632	706
1400	279	1620	1560	36-34	885	?	?	?	2360	620	320	2360	?	?	2785	632	706
1600	318	1820	1760	40-34	1035	?	?	?	2525	780	450	2525	?	?	2620	715	835
1800	356	2045	1970	44-41	1175	?	?	?	2860	780	450	2860	?	?	2760	715	835
2000	406	2265	2180	48-48	1325	?	?	?	3250	920	570	3250	?	?	2920	715	835

七、鑄鐵對夾蝶閥 安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
