一、國標截止閥 產品概述

上海川滬閥門有限公司生產的J41H、J41Y、J41W國標截止閥，國標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
特點：
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

二、國標截止閥 產品圖片

國標截止閥_J41H、J41Y、J41W

三、國標截止閥 產品型號

閥體材質	型號
WCB	J41H/Y-16C J41H/Y-25C J41H/Y-40C J41H/Y-64C J41H/Y-100C
CF8	J41W-16P J41W-25P J41W-40P J41W-64P J41W-100P
CF3	J41W-16R J41W-25R J41W-40R J41W-64R J41W-100R

四、國標截止閥 主要參數

型號		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作壓力（MPa）		1.6～16.0
適用溫度（℃）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鐵基合金	堆焊硬基合金	本體材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

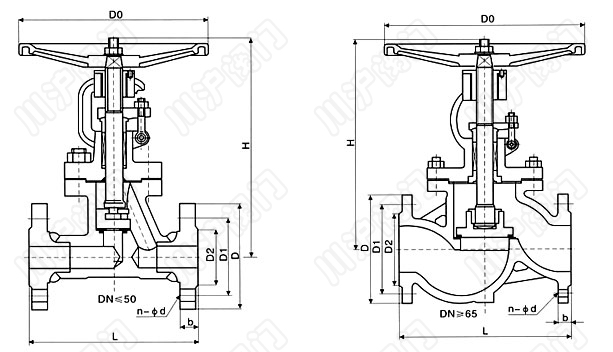

五、國標截止閥 結構圖

六、國標截止閥 連接尺寸

PN16國標截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	zxd	H	D0
10	130	90	60	40	14	4x14	198	120
15	130	95	65	45	14	4x14	200	120
20	150	105	75	55	14	4x14	243	140
25	160	115	85	65	14	4x14	253	160
32	180	135	100	78	15	4x18	280	160
40	200	145	110	85	16	4x18	312	200
50	230	160	125	100	16	4x18	321	200
65	290	180	145	120	18	4x18	325	240
80	310	195	160	135	20	4x18	355	240
100	350	215	180	155	20	4x18	415	280
125	400	245	210	185	22	4x18	460	320
150	480	280	240	210	24	8x23	510	360
200	600	335	295	265	26	12x23	590	360

PN25 國標截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	zxd	H	D0
10	130	90	60	40	16	4x14	198	120
15	130	95	65	45	16	4x14	233	120
20	150	105	75	55	16	4x14	275	140
25	160	115	85	65	16	4x14	285	160
32	180	135	100	78	18	4x18	302	180
40	20ā0	145	110	85	18	4x18	355	200
50	230	160	125	100	20	4x18	362	240
65	290	180	145	120	22	8x18	325	280
80	310	195	160	135	22	8x18	369	280
100	350	230	190	165	24	8x23	370	300
125	400	270	220	188	28	8x18	558	400
150	480	300	250	218	30	8x23	611	400
200	600	360ā	310	278	34	12x25	721	400

PN40 國標截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	zxd	H	D0
10	130	90	60	40	16	4x14	198	120
15	130	95	65	45	16	4x14	233	120
20	150	105	75	55	16	4x14	275	140
25	160	115	85	65	16	4x14	285	160
32	180	135	100	78	18	4x18	302	160
40	200	145	110	85	18	4x18	355	200
50	230	160	125	100	20	4x18	373	240
65	290	180	145	120	22	8x18	408	280
80	310	195	160	135	22	8x18	436	320
100	350	230	190	160	24	8x23	480	360
125	400	270	220	188	28	8x25	558	400
150	480	300	250	218	30	8x25	611	400

PN63 國標截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	zxd	H	D0
15	170	105	75	55	18	4x14	148	100
20	190	125	90	68	20	4x18	150	100
25	210	135	100	78	22	4x18	175	120
32	230	150	110	82	24	4x23	200	140
40	260	165	125	95	24	4x23	231	160
50	300	175	135	105	26	4x23	262	180
65	340	200	160	130	28	8x23	450	320
80	380	210	170	140	30	8x23	485	360
100	430	250	200	168	30	8x25	537	400
150	550	340	280	240	38	8x34	646	450

PN100 國標截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	zxd	H	D0
10	170	100	70	50	20	4x14	180	100
15	170	105	75	55	20	4x14	195	120
20	190	125	90	68	22	4x18	228	120
25	210	135	100	78	24	4x18	250	160
32	230	150	110	82	24	4x23	326	200
40	260	165	125	95	26	4x23	359	240
50	300	195	145	112	28	4x25	414	280
65	340	220	170	138	32	8x25	434	320
80	380	230	180	148	34	8x25	547	400
100	430	265	210	172	38	8x30	621	450
125	500	310	250	210	42	8x34	750	500
150	550	350	290	250	46	12x34	840	550
200	650	430	360	312	54	12x41	925	550
250	775	500	430	382	60	12x41	1015	600
300	900	585	500	442	70	12x48	1200	600

七、國標截止閥 安裝說明

截止閥的安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-國標截止閥.PDF

國標截止閥鏈接：http://www.weixinart.com/products/jiezhifa/j41h.html
