煤氣安全切斷閥

一、煤氣安全切斷閥產品概述

上海川滬閥門有限公司生產的DMF電磁式煤氣安全切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠。
特點：
1、電磁式煤氣安全快速切斷閥為法蘭連接、杠桿式啟閉閥，它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。
2、當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的。
適用場景:
現代以煤氣為燃料的各種工業窯爐大多數均采用低壓煤氣燒咀，由專業風機提供燃空氣。大多數的窯爐還用了空氣予熱裝置。在生產過程中，一旦煤氣壓力過低、燒咀不能正常工作時，應立即將煤氣切斷并停轉風機，(特別情況除外）。這樣既可保證生產安全，又不至于使爐子迅速變冷。若煤氣未能及時切斷，煤氣尚有一定余壓，有可能通過燒咀的混合氣進入風管，特別是有予熱裝置的風管，由于溫度下降會形成一定負壓，更易使煤氣進入風管，而后在風管內或爐內形成爆炸性的混合物，當再次點火時往往會引起爆炸，釀成事故。這種情況曾屢有發生。本產品正是針對這些情況而開發設計的，是以煤氣為媒料的各種工業爐窯生產安全不可缺少的理想設備。

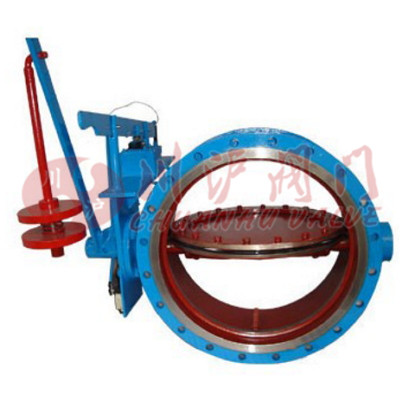

二、煤氣安全切斷閥產品圖片

煤氣安全切斷閥(電子式煤氣安全切斷閥)

三、煤氣安全切斷閥零部件參數

部件	材質
閥體、蝶板	Q235A
閥桿	優質碳鋼
填料	石棉盤根
密封圈	硅橡膠

四、煤氣安全切斷閥技術參數

項目	說明
公稱壓力	0.1Mpa
電源電壓	220V 50HZ
切斷時間	1.5S
轉角范圍	0-90°
工作溫度	≤200℃
適用介質	煤氣、空氣等氣體

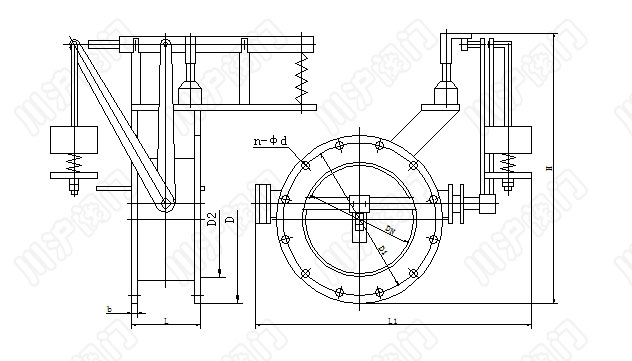

五、煤氣安全切斷閥結構圖

六、煤氣安全切斷閥連接尺寸

DN	D	D1	D2	L	L1	L2	H	b	Z-φd
100	205	170	145	120	360	250	550	14	4-18
150	260	225	200	145	410	250	590	16	8-18
200	315	280	255	145	465	250	640	18	8-18
250	370	335	310	180	520	250	690	22	12-18
300	435	395	362	180	580	300	740	22	12-23
350	485	445	412	200	630	300	790	22	12-23
400	535	495	462	200	680	300	840	22	16-23
450	590	550	518	200	740	300	880	24	16-23
500	640	600	568	270	780	300	930	24	16-23
600	755	705	670	270	895	400	1020	24	20-25
700	860	810	775	270	1010	400	1100	24	24-25
800	975	920	880	270	1125	400	1190	26	24-30
900	1075	1020	980	270	1225	400	1280	26	24-30
1000	1175	1120	1080	300	1345	400	1360	26	28-30
