保溫球閥

產品展示>> 球閥>>保溫球閥

一、保溫球閥產品概述

上海川滬閥門專業生產保溫球閥(直通式型號：BQ41F\BQ41H 三通式型號：BQ44F\BQ45F\BQ44H\BQ45H)，保溫球閥具有良好的保溫保冷特性，且保溫球閥的通徑和管徑一至,介質呈直線流動，阻力小，適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。夾套保溫球閥,瀝青專用球閥,法蘭式保溫球閥采用整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的高壓力為1MPa。夾套保溫球閥,瀝青專用球閥。
特點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
適用場景:
保溫球閥主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

二、保溫球閥產品圖片

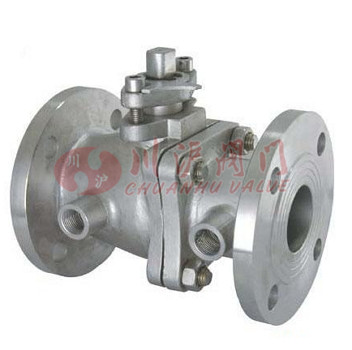

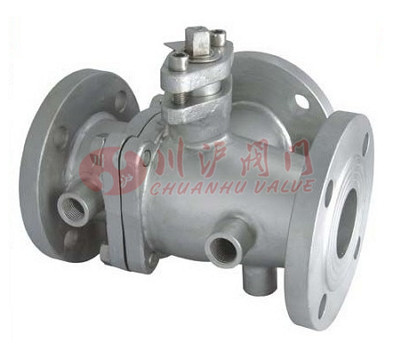

保溫球閥(不銹鋼直通式)	保溫球閥(不銹鋼三通式)

三、保溫球閥主要技術參數

公稱通徑		DN15～200
公稱壓力(Mpa)		PN1.6~2.5、Class150~300、10K、20K
閥門材料及適用工況	零件名稱	材料
	1、夾套	25	25	25
	2、閥座	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	3、閥體	WCB	CF8(304)	CF8M(316)
	4、密封圈	聚四氟乙烯、對位聚笨
	5、球體	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	6、閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti

	7.填料	聚四氟乙烯、柔性石墨
	適用介質	水、蒸汽、油品	硝酸等腐蝕性介質	醋酸等腐蝕性介質
	適用溫度	-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）

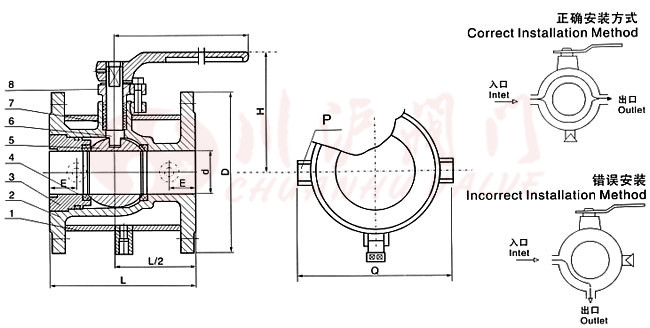

四、保溫球閥結構圖

五、保溫球閥連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要外型及連接尺寸							夾套螺紋連接尺寸	配應法蘭 DN(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	L1	D	D1	D2	b	Z-Φd	夾套螺紋連接尺寸	配應法蘭 DN(mm)
1.6	15	108	45	135	100	78	16	4-18	G3/8	32
	20	117	55	145	110	85	16	4-18	G3/8	40
	25	127	65	160	125	100	16	4-18	G1/2	50
	32	140	78	180	145	120	18	8-18	G1/2	65
	40	165	85	180	145	120	18	8-18	G1/2	65
	50	178	100	195	160	135	19	8-18	G1/2	80
	65	203	120	245	210	185	21	8-18	G1/2	125
	80	229	135	280	240	210	23	8-23	G1/2	150
	100	254	155	335	295	265	24	8-23	G1/2	200
	125	267	185	335	295	265	24	12-23	G1/2	200
	150	292	210	405	355	320	28	12-25	G1/2	250
	200	330	265	520	470	435	32	16-25	G3/4	350
2.5	15	108	45	135	100	78	18	4-18	G3/8	32
	20	117	55	145	110	85	18	4-18	G3/8	40
	25	127	65	160	125	100	20	4-18	G1/2	50
	32	140	78	180	145	120	20	8-18	G1/2	65
	40	165	85	180	145	120	22	8-18	G1/2	65
	50	178	100	195	160	135	22	8-18	G1/2	80
	65	203	120	230	190	160	26	8-25	G1/2	125
	80	229	135	300	250	218	28	8-25	G1/2	150
	100	254	155	360	310	278	30	12-25	G1/2	200
	125	267	185	425	370	332	30

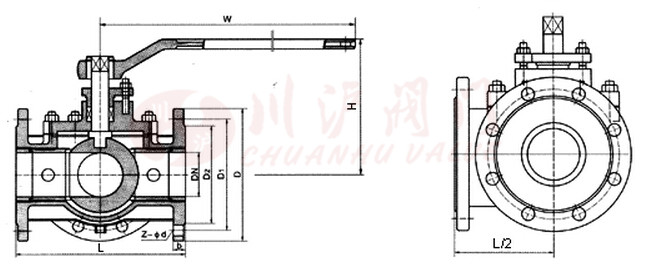

六、三通保溫球閥結構圖

七、三通保溫球閥(三通L型) 連接尺寸

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	L	L1	D	D1	D2	b	f	Z-φd
1.6	15	150	72	95	65	45	14	2	4-φ14
	20	160	80	105	75	55	14	2	4-φ14
	25	180	90	115	85	65	14	2	4-φ14
	32	200	100	135	100	78	16	2	4-φ18
	40	220	110	145	110	85	16	3	4-φ18
	50	240	120	160	125	100	16	3	4-φ18
	65	260	130	180	145	120	18	3	4-φ18
	80	280	140	195	160	135	20	3	8-φ18
	100	320	160	215	180	155	20	3	8-φ18
	125	380	190	245	210	185	22	3	8-φ18
	150	440	220	280	240	210	24	3	8-φ23
	200	550	260	335	295	265	26	3	8-φ23
	250	670	310	405	355	320	30	3	12-φ25
	300	720	370	460	410	375	30	3	12-φ25
