一、電動排渣閘閥 產品概述

上海川滬閥門有限公司生產的PZ941H、PZ941Y 電動排渣閘閥，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流作用。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 5°, 介質溫度不高時為 425℃ 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
PZ941H型電動鋼制法蘭排渣閘閥驅動方式為電動,連接方式為法蘭連接,閘板為明桿楔式剛性單閘板，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力為PN10～PN63，閥體材料為碳素鋼，具有排渣功能的閘閥。

二、電動排渣閘閥 產品圖片

電動排渣閘閥_PZ941H、PZ941Y

三、電動排渣閘閥 產品型號

閥體材質	型號
碳鋼	PZ941H、PZ941Y-16C,PZ941H、PZ941Y-25C,PZ941H、PZ941Y-40C,PZ941H、PZ941Y-63C
不銹鋼	PZ941H、PZ941Y-16P,PZ941H、PZ941Y-25P,PZ941H、PZ941Y-40P,PZ941H、PZ941Y-63P

四、電動排渣閘閥 零部件材料

型號	材料
	閥體、閥蓋	閘板	閥體密封圈	閥桿	墊片	填料
PZ941H-16C	碳素鋼	碳素鋼堆焊鐵基合金		鉻不銹鋼	橡膠石棉板	石棉石墨
PZ941H-25
PZ941H-40
PZ941H-63

五、電動排渣閘閥 主要技術參數

型號	PN	工作壓力/MPa	適用介質	適用溫度/℃
PZ941H-16C	16	1.6	灰渣水混合物	≤100
PZ941H-25	25	2.5	（灰水比 1:1.5，最大粒度 ≤50mm）
PZ941H-40	40	4
PZ941H-63	63	6.3

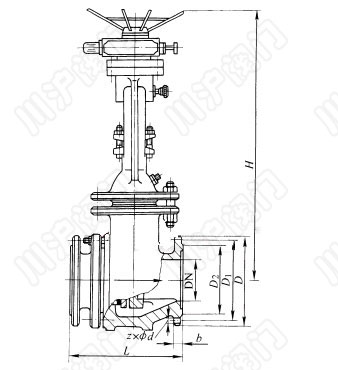

六、電動排渣閘閥 結構圖

七、電動排渣閘閥 連接尺寸

PZ941H-16型電動鋼制法蘭排渣閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	電動裝置型號	公稱轉矩/N·m	電動機功率/kW	重量/kg
50	250	165	125	99	20	4×φ18	585	DZ20	200	0.37	94
80	280	200	160	132	20	8×φ18	910	DZ20	200	0.37	112
100	300	220	180	156	22	8×φ18	1080	DZ20	200	0.37	140
150	350	285	240	211	24	8×φ22	1200	DZ30	300	0.55	195
200	400	340	295	266	24	8×φ22	1312	DZ30	300	0.55	260
250	450	395	350	319	26	12×φ22	1400	DZ45	450	1.5	374
300	500	445	400	370	26	12×φ22	1540	DZ60	600	2.2	455
350	550	505	460	429	26	16×φ22	1700	DZ60	600	2.2	648
400	600	565	515	480	28	16×φ26	1850	DZ120	1200	3	960
450	650	615	565	530	28	20×φ26	2060	DZ120	1200	3	1280
500	700	670	620	582	30	20×φ26	2270	DZ1800	1800	5.5	1740

PZ941H-25型電動鋼制法蘭排渣閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	電動裝置型號	公稱轉矩/N·m	電動機功率/kW	重量/kg
50	250	165	125	102	20	4×φ18	585	DZ20	200	0.37	99
80	280	200	160	133	22	8×φ18	910	DZ20	200	0.37	118
100	300	235	190	158	24	8×φ22	1080	DZ20	200	0.37	147
150	350	300	250	212	30	8×φ26	1200	DZ30	300	0.55	204
200	400	360	310	278	34	12×φ26	1312	DZ30	300	0.55	270
250	450	425	370	335	36	12×φ30	1400	DZ45	450	1.5	383
300	500	485	430	390	40	16×φ30	1540	DZ60	600	2.2	278
350	550	555	490	450	44	16×φ33	1700	DZ60	600	2.2	680
400	600	620	550	505	48	16×φ36	1850	DZ120	1200	3	1008
450	650	670	600	555	50	20×φ36	2060	DZ120	1200	3	1344
500	700	730	660	615	52	20×φ36	2270	DZ180	1800	5.5	1883

PZ941H-40型電動鋼制法蘭排渣閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	電動裝置型號	公稱轉矩/N·m	電動機功率/kW	重量/kg
50	250	165	125	88	20	4×φ18	590	DZ20	200	0.37	132
80	310	200	160	121	22	8×φ18	810	DZ20	200	0.37	156
100	350	235	190	150	24	8×φ22	980	DZ20	200	0.37	195
150	450	300	250	204	30	8×φ26	1090	DZ30	300	0.55	268
200	550	375	320	260	38	12×φ30	1340	DZ60	600	2.2	392
250	650	450	382	313	42	12×φ33	1340	DZ60	600	1.5	465
300	750	515	450	364	46	16×φ33	1660	DZ90	900	3	558
350	850	580	510	422	52	16×φ36	1596	DZ90	900	3	680
400	950	660	585	474	58	16×φ39	1780	DZ180	1800	5.5	768
450	1050	685	610	524	60	16×φ39	1915	DZ180	1800	5.5	856
500	1150	755	670	576	62	20×φ42	2060	DZ250	2500	5.5	950

PZ941H-63型電動鋼制法蘭排渣閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	電動裝置型號	公稱轉矩/N·m	電動機功率/kW	重量/kg
50	250	180	135	88	26	4×φ22	720	DZ20	200	0.37	154
80	310	215	170	121	30	8×φ22	810	DZ20	200	0.37	180
100	350	250	200	150	30	8×φ26	980	DZ20	200	0.37	218
150	450	345	280	204	38	8×φ33	1090	DZ30	300	0.55	287
200	550	415	345	260	44	12×φ36	1340	DZ60	600	2.2	410
250	650	470	400	313	48	12×φ36	1468	DZ60	600	2.2	498
300	750	530	460	364	54	16×φ36	1660	DZ90	900	3	600
350	850	600	525	422	60	16×φ39	1596	DZ90	900	3	684
400	950	670	585	474	66	16×φ42	1780	DZ180	1800	5.5	772
450	1050	715	630	524	70	20×φ42	1915	DZ180	1800	5.5	860
500	1150	800	705	576	76	20×φ48	2060	DZ250	2500	5.5	948

八、電動排渣閘閥 安裝說明

1.電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.電動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.電動閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以最小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法聯系廠家),方可正常運行。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
