低溫截止閥
一、低溫截止閥 產品概述
上海川滬閥門有限公司生產的DJ41Y、DJ41W 低溫截止閥，低溫截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
特點：
1、上游端開泄放孔防止中腔異常升壓。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
適用場景:
DJ41Y、DJ41W 型 PN16~PN40 低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

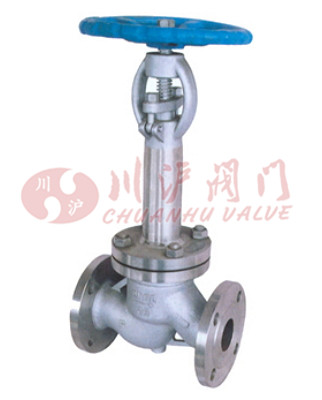

二、低溫截止閥 產品圖片
 |
| 低溫截止閥(不銹鋼法蘭連接) |
三、低溫截止閥 主要技術參數
| 型號 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
|---|---|---|---|---|---|---|---|
| 工作壓力（MPa） | 1.6 | 2.5 | 4.0 | ||||
| 適用溫度（℃） | -45 | -101 | -196 | ||||
| 適用介質 | 液化天然氣、乙烯、丙烯等低溫介質 | ||||||
| 材料 | 閥體、閥蓋 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
| 閥瓣、閥座 | 鉻鎳鋼＋鈷鉻鎢 | ||||||
| 閥桿 | 鉻鎳鋼 | ||||||
四、低溫截止閥 執行標準
| 設計與制造 | 結構長度 | 連接端 | 檢驗與試驗 |
|---|---|---|---|
| JB/T7749-95 | GB/T12221-89 | GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89 | JB/T7749-95 |
五、低溫截止閥 性能規范
| 型號 | DJ41Y-16 | DJ41Y-25 | DJ41Y-40 | |
|---|---|---|---|---|
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | |
| 密封試驗壓力（MPa） | 1.76 | 2.75 | 6.0 | |
| 殼體試驗壓力（MPa） | 2.4 | 3.75 | 4.4 | |
| 適用溫度（℃） | LC3≥-101℃，316SS≥－196℃ | |||
| 材料 | 閥體、閥瓣、閥蓋、支架 | LC3,316SS | ||
| 填料 | 浸四氟乙烯石棉繩 | |||
| 手輪 | QT450-10 | |||
| 閥桿螺母 | ZCuA110Fe3 | |||
| 閥桿 | 316SS | |||
| 墊片 | 低溫石棉 | |||

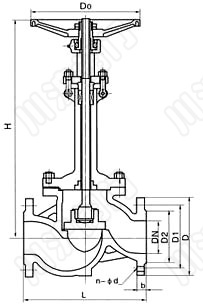

六、低溫截止閥 結構圖
 |
七、低溫截止閥 連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | H | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-d | D0 | -101℃ | -196℃ | |
| PN16,PN25 | |||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 240 | 480 | 520 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 280 | 505 | 525 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 280 | 550 | 590 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 320 | 575 | 615 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 360 | 620 | 660 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 | 650 | 730 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 400 | 850 | 930 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 450 | 986 | 1036 |
| 300 | 850 | 460 | 410 | 375 | 30 | 12-25 | 500 | 1125 | 1175 |
| PN40 | |||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 240 | 504 | 546 |
| 65 | 290 | 180 | 145 | 120 | 22 | 4-18 | 280 | 530 | 551 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 280 | 578 | 620 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-18 | 320 | 604 | 646 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-18 | 360 | 61 | 693 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-23 | 400 | 741 | 767 |
| 200 | 600 | 360 | 320 | 282 | 38 | 12-23 | 400 | 924 | 977 |
| 250 | 730 | 425 | 385 | 345 | 42 | 12-25 | 450 | 1035 | 1088 |
| 300 | 850 | 485 | 450 | 408 | 46 | 12-25 | 500 | 1181 | 1234 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
