低溫閘閥
一、低溫閘閥 產品概述
上海川滬閥門有限公司生產的DZ40Y 低溫閘閥，低溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
特點：
1、上游端開泄放孔防止中腔異常升壓。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
適用場景:
DZ40Y 型低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。

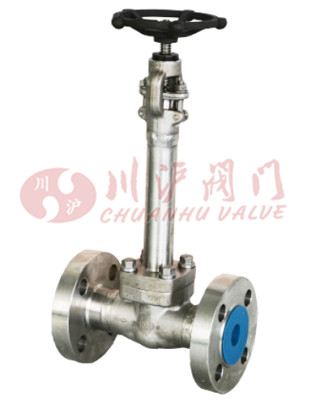

二、低溫閘閥 產品圖片
 |
| 低溫閘閥(不銹鋼法蘭連接) |
三、低溫閘閥 主要技術參數
| 型號 | DZ40Y-16 | DZ40Y-25 | |
|---|---|---|---|
| 工作壓力（MPa） | 1.6 | 2.5 | |
| 適用溫度（℃） | LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 | ||
| 材料 | 閥體、閘板、閥蓋、支架 | LC3、LCB、LCC、1Cr18Ni9Ti | |
| 填料 | 浸四氟乙烯石棉繩 | ||
| 手輪 | QT450-10 | ||
| 閥桿螺母 | ZCuA110Fe3 | ||
| 閥桿 | 1Cr18Ni9Ti | ||
| 墊片 | 低溫石棉 | ||
四、低溫閘閥 執行標準
| 設計與制造 | 結構長度 | 連接法蘭 | 檢驗與試驗 |
|---|---|---|---|
| GB/T 12234 | GB/T 12221 | JB/T 79 | JB/T 9092 |
五、低溫閘閥 性能規范
| 型號 | DZ40Y-16 | DZ40Y-25 | |
| 公稱壓力（MPa） | 1.6 | 2.5 | |
| 密封試驗壓力（MPa） | 1.76 | 2.75 | |
| 殼體試驗壓力（MPa） | 2.4 | 3.75 | |
| 適用溫度（℃） | LC3≥-101℃，316SS≥－196℃ | ||
| 材料 | 閥體、閘板、閥蓋、支架 | LC3,316SS | |
| 填料 | 浸四氟乙烯石棉繩 | ||
| 手輪 | QT450-10 | ||
| 閥桿螺母 | ZCuA110Fe3 | ||
| 閥桿 | 316SS | ||
| 墊片 | 低溫石棉 | ||

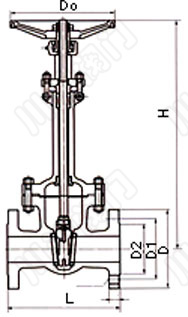

六、低溫閘閥 結構圖
 |
七、低溫閘閥 連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| DZ40Y-16 | ||||||||
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 320 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 350 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 385 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 420 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 540 | 240 |
| 65 | 270 | 180 | 145 | 120 | 18 | 4-18 | 610 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 690 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 780 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 930 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 980 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 1180 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 1390 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1620 | 560 |
| DZ40Y-25 | ||||||||
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 320 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 350 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 385 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 420 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4-18 | 540 | 240 |
| 65 | 270 | 180 | 145 | 120 | 22 | 8-18 | 610 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 690 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8-23 | 780 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28 | 8-25 | 930 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8-25 | 980 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 1180 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36 | 12-30 | 1390 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40 | 16-30 | 1620 | 560 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
