一、美標過濾器產品概述

上海川滬閥門有限公司生產的GL41H型過濾器，美標過濾器美標過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，美標過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。美標過濾器具有結構先進，阻力小，排污方便等特點。美標過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
特點：
過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。美標過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
適用場景:
適用介質為水、蒸汽、油，可滿足不同管道需求。

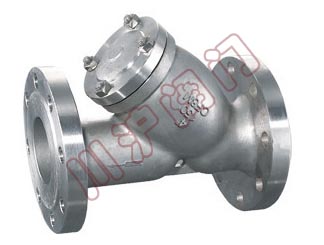

二、美標過濾器產品圖片

美標過濾器_GL41H

三、美標過濾器技術參數

磅級		150Lb	300Lb	600
試驗壓力	殼體試驗	3.0MPa	6.5MPa	15MPa
適用溫度		-29～425℃
適用介質		水、油、天然氣

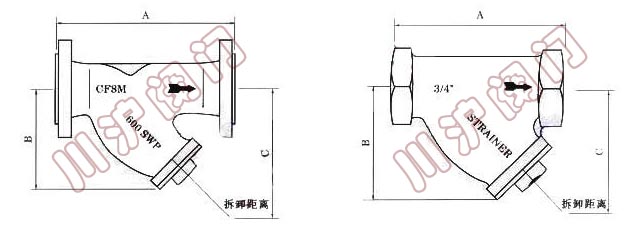

四、美標過濾器結構圖

五、美標過濾器連接尺寸

口徑(in)	ANSI法蘭連接			螺紋連接	B	C	濾網面積cm2
	150LB	300LB	600LB	螺紋連接
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290	/	210	200	325	327
3"	310	310	/	/	205	330	361
4"	315	351	/	/	255	405	545
5"	410	401	/	/	315	510	843
6"	473	478	/	/	345	560	1117
8"	593	600	/	/	440	710	1909
10"	730	730	/	/	503	760	2010

六、美標過濾器安裝與維護說明

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。安裝 1-1/4"（DN32）或更大口徑的承插焊過濾器或所有 D 系列過濾器時，應注意這類過濾器的墊片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
