一、P1內螺紋氣動角座閥 產品概述

P1內螺紋氣動角座閥是指利用執行器活塞來提供線性作用力推動閥芯離開閥座的一種氣控閥門。閥座設置一定的角度，從而在閥門打開時提供盡可能大的流量。角座閥尤其適用于高溫且流量要求較大的流體環境下，如蒸汽或者水。角座閥中某些型號，如果反向安裝，運行時會克服水錘作用。
氣動閥門是由受壓的導向介質推動工作，該介質通常為壓縮空氣，也有用油或者水作介質的。
角座閥上面裝有氣動執行器，在單作用情況下，由一個二位三通電磁閥控制。導向介質壓力進入執行器，作用于活塞，使閥芯穿梭于閥腔中實現打開或關閉閥門。閥芯復位通常是借助于氣動執行器中的彈回彈簧來完成。
在雙作用配置的閥門中，沒有彈回彈簧，導向介質既用來打開閥門，也用來關閉閥門。
當閥門處于打開狀態時，通過執行器頂端的視窗可以看到紅色的位置指示桿。
閥門的壓力范圍則取決于導向介質壓力、受控制介質壓力及流體方向，也要取決于閥門的構造參數，例如口徑大小，執行器型號以及彈簧力量等。

特點：
Y型設計、流通性好、流阻小、防水錘
響應迅速、密封性好、360°旋轉、可視窗口
節能環保、自潔功能、安全可靠、超長壽命
適用于食品級灌裝、消毒滅菌、制藥及醫療設備等重要場合

二、P1內螺紋氣動角座閥 產品圖片

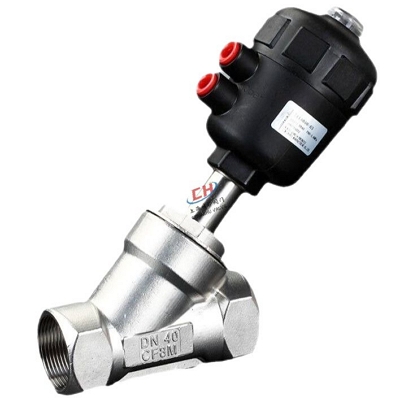

P1內螺紋氣動角座閥

三、P1內螺紋氣動角座閥 技術參數

公稱通徑	DN10-100mm
公稱壓力	PN16（如需更高壓力，訂貨時請注明）
閥體材質	不銹鋼(304、316、316L等)系列
密封材質	四氟密封（PTFE）、對位聚苯密封（PPL）等
適用溫度	T1:-20-150℃、T2：-29-250℃、其他溫度可定制
連接方式	螺紋式、焊接式、快裝式、法蘭式
氣缸選配	塑料執行器（P1）、不銹鋼執行器（P2）、不銹鋼執行器（P3）、蓋米款執行器（P4）
控制氣壓	0.3~0.8MPa
作用方式	單作用常閉FC、單作用常開FO，雙作用
控制方式	開關型、調節型、智能型、總線型

四、P1內螺紋氣動角座閥 選配

控制功能	常開（默認常閉）
執行機構外殼適用于環境溫度	+5℃~+130℃
執行機構	雙作用
位置反饋	電子式位置反饋
行程	獨立可調行程極限，適于高低流量
手動	手動應急開關
先導閥	先導閥適用的Namur適配器

五、P1內螺紋氣動角座閥 附件選型

電磁閥	雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明
限位開關	遠程反饋開關信號
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級

六、P1內螺紋氣動角座閥 結構圖

七、P1內螺紋氣動角座閥 連接尺寸

通徑DN	規格Inch	執行器	L	A	H	E
15	1/2	φ50	85	180	140	65
20	3/4	φ50	95	185	145	65
25	1	φ63	105	220	185	80
32	1-1/4	φ63	120	230	188	80
40	1-1/2	φ63	130	235	195	80
50	2	φ80	150	268	225	100
65	2-1/2	φ100	185	325	320	126
80	3	φ100	210	335	330	126

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-P1內螺紋氣動角座閥.PDF

本產品鏈接：http://www.weixinart.com/products/kuaisuqieduanfa/jfp1nlw.html
