一、氣動刀閘閥 產品概述

上海川滬閥門有限公司生產的PZ673H、PZ673F、PZ673Y 氣動刀閘閥，氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的閘閥。PZ673H、PZ673F、PZ673Y 氣動刀閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50~DN800，工作壓力 1.0~1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門，特別適合于造紙行業在管道上作調節和節流使用。
適用場景:
PZ673H、PZ673F、PZ673Y 氣動刀閘閥應用于石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道。

二、氣動刀閘閥 產品圖片

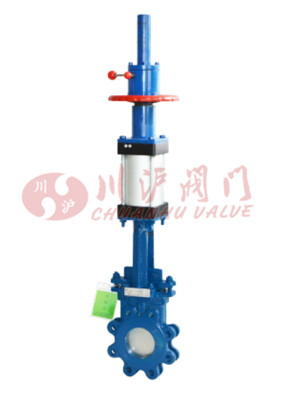

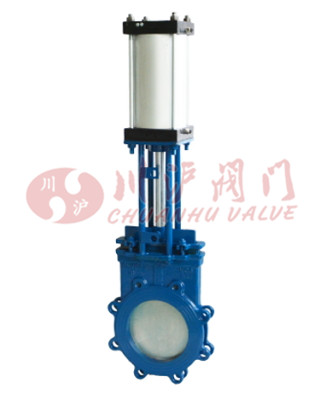

氣動刀閘閥	氣動刀閘閥(帶手輪)

三、氣動刀閘閥 產品型號

閥體材質	型號
碳鋼	PZ673H、PZ673F、PZ673Y-10C,PZ673H、PZ673F、PZ673Y-16C
不銹鋼	PZ673H、PZ673F、PZ673Y-10P,PZ673H、PZ673F、PZ673Y-16P

四、氣動刀閘閥 零部件材料

型號	材料
	閥體	閥桿	密封面	填料
PZ673H-10C~16C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ673F-10P~16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ673Y-10P~16P	CF8 (304)	0Cr18Ni9 (304)

五、氣動刀閘閥 主要技術參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ673H-10C~16C	10~16	1.0~1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

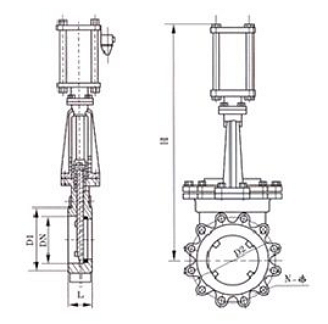

六、氣動刀閘閥 結構圖

七、氣動刀閘閥 連接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36

八、氣動刀閘閥 安裝說明

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；本類閥門在管道中一般應當水平安裝。
2.各連接部位螺栓,要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.氣動刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
