一、氣動漿液閥 產品概述

上海川滬閥門有限公司生產的PZ673X-6、PZ673X-10 型氣動漿液閥：氣動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的閘閥（漿液閥）。

二、氣動漿液閥 產品圖片

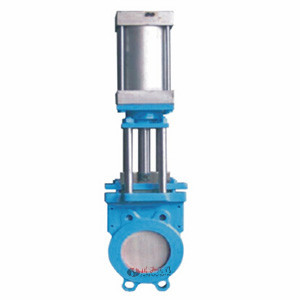

氣動漿液閥_PZ673X-6、PZ673X-10

三、氣動漿液閥 產品型號

閥體材質	型號
鑄鐵	PZ673X-6、PZ673X-10

四、氣動漿液閥 零部件材料

型號	材料
	閥體	閘板、閥桿	閥桿螺母	連桿	手輪
PZ673X-6	灰鑄鐵	不銹鋼	黃銅	碳素鋼	鑄鐵
PZ673X-10

五、氣動漿液閥 主要技術參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
PZ673X-6	6	0.6	≤120	漿、水混合物、灰渣漿
PZ673X-10	10	1.0	-10~120	灰渣漿、水混合物

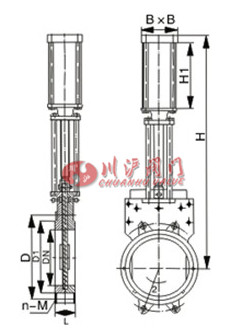

六、氣動漿液閥 結構圖

七、氣動漿液閥 連接尺寸

公稱壓力mm	L		D	D1	H	n-M
	PN0.6	PN1.0
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	4-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	318	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	80	460	430	1260	16-M20
400	90	90	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	898	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36

八、氣動漿液閥 安裝說明

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；本類閥門在管道中一般應當水平安裝。
2.各連接部位螺栓,要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.氣動刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
