大通徑氣動固定球閥

一、大通徑氣動固定球閥產品概述

上海川滬閥門有限公司生產的大通徑氣動固定球閥是固定式球閥和大扭力AW型氣動執行器的組合。AW型氣動執行器輸出推力比AT型氣缸輸出推力大，缺點是占用空間大，可以在一些大通徑管道上來使用，如石油、石化管道輸送場合。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ647F、CHQ647PPL、CHQ647H
特點：
1.閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。
2.固定球閥的樞軸結構保證了準確的球體位置。
3.標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。
4.固定球閥閥前、閥后閥座都能密封，即所謂雙向密封特性，
5.利用自帶的排放閥，閥體中腔可向外排放。
6.樞軸采用防吹出保護結構，低摩擦系數的軸承等。
7.具有性能優異，可靠性高，用途廣泛，價格合理等優點。
適用場景:
大通徑氣動固定球閥在石油、天燃氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。

二、大通徑氣動固定球閥產品圖片

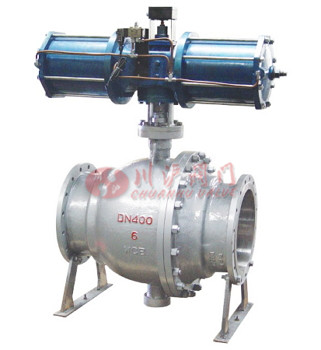

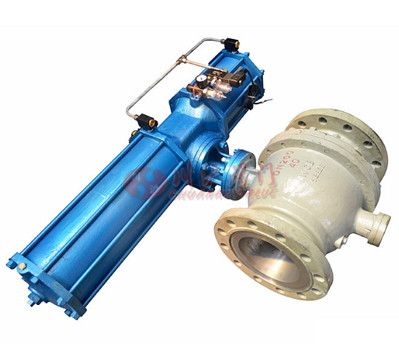

大通徑氣動固定球閥（配AW型雙作用氣缸）	大通徑氣動固定球閥（配AW型單作用氣缸）

三、大通徑氣動固定球閥技術參數

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

四、大通徑氣動固定球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

五、大通徑氣動固定球閥性能規范

設計標準	GB/T12237
結構長度	GB/T12221
連接法蘭	GB/T911、\JB/T79
試驗和檢驗	GB/T13927 、 JB/T9092

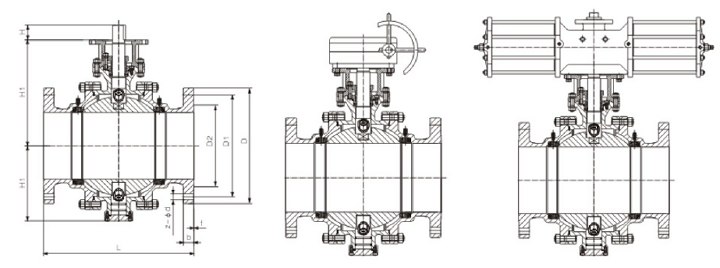

六、大通徑氣動固定球閥結構圖

七、大通徑氣動固定球閥連接尺寸

DN(mm)	L	D	D1	D2	B	F	Z-d	H	H1	H2
50	203	165	125	102	18	3	4-18	20	96	92
65	222	185	145	122	18	3	8-18	25	125	105
80	241	200	160	138	20	3	8-18	25	150	120
100	305	220	180	158	20	3	8-18	30	200	160
125	356	250	210	188	22	3	8-18	40	220	200
150	394	285	240	212	22	3	8-22	45	245	210
200	457	340	295	268	24	3	12-22	50	280	224
250	533	405	355	320	26	3	12-26	60	320	278
300	610	460	410	378	28	4	16-26	70	337	306
350	686	520	470	438	30	4	16-30	75	374	334
400	762	580	525	490	32	4	20-30	75	408	358
450	864	640	585	550	40	4	20-33	80	439	390
500	914	715	650	610	44	4	20-36	90	492	434
600	1067	840	770	725	54	5	24-36	105	588	523
700	1245	910	840	795	58	5	24-39	115	644	658
800	1372	1025	910	900	62	5	28-39	125	742	746
900	1524	1125	1025	1000	64	5	28-39	140	812	807
1000	1753	1255	1125	1115	68	5	28-42	150	900	898
1200	2134	1485	1485	1330	78	5	32-48	170	1097	1066
1400	2388	1685	1685	1530	84	5	36-48	200	1302	1253
