氣動Y型三通球閥

一、氣動Y型三通球閥產品概述

上海川滬閥門有限公司生產的氣動Y型三通球閥，三通Y型球閥有相互成120°、135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ642F、CHQ642PPL、CHQ642H
特點：
1.流道形成120度切換，流道平坦、阻力小、流通能力強
2.介質無滯留
3.軟密封高溫度250度
4.硬密封高425度
5.泄漏量：零泄漏
適用場景:
氣動Y型三通球閥適用于粉體、水、氣體等介質切換方向。

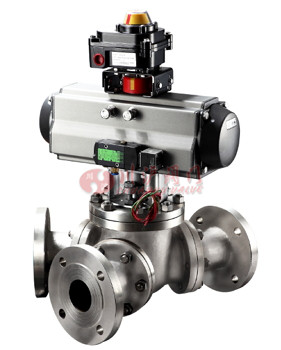

二、氣動Y型三通球閥產品圖片

氣動Y型三通球閥

三、氣動Y型三通球閥技術參數

公稱通徑	DN50~DN250
閥體材質	WCB、304不銹鋼、316不銹鋼等
連接形式	法蘭式
壓力等級	PN1.6、2.5、4.0、6.4MPa
結構形式	120度Y型、135度Y型
適用介質	粉體、水液、氣體等

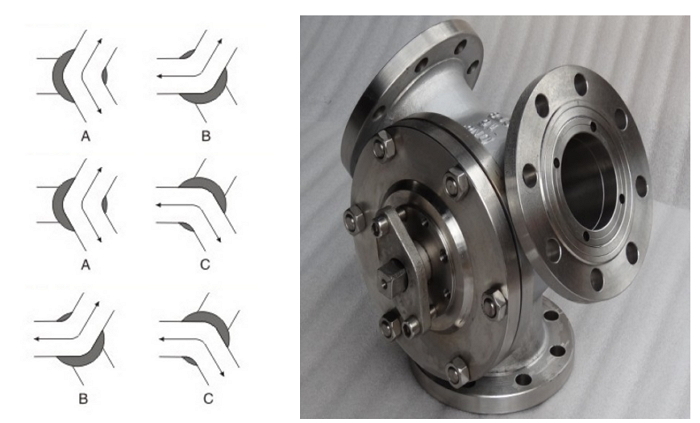

四、氣動Y型三通球閥流向圖

五、氣動Y型三通球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動Y型三通球閥性能規范

設計標準	GB/T12237
結構長度	GB/T12221
連接法蘭	GB/T911、\JB/T79
試驗和檢驗	GB/T13927 、 JB/T9092

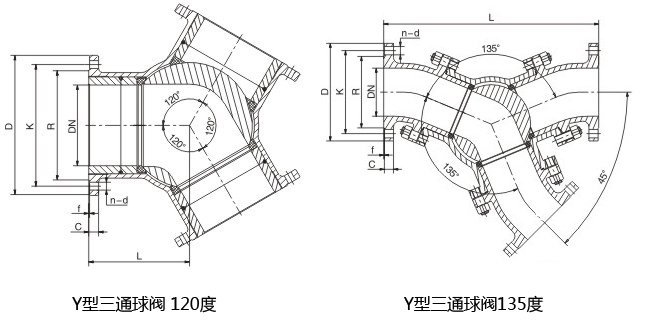

七、氣動Y型三通球閥結構圖

八、氣動Y型三通球閥連接尺寸

120度Y型三通球閥尺寸

DN	L	D	K	R	C	f	n-d
50	110	160/165	125	100	20	3	4-18
65	130	180/185	145	120	20	3	4-18
80	150	195/200	160	135	20	3	8-18
100	170	215/220	180	155	22	3	8-18
125	190	245/250	210	185	22	3	8-18
150	210	280/285	240	210	24	3	8-23
200	245	335/340	295	265	24	3	12-23
250	290	405	355	320	30	3	12-25

135度Y型三通球閥尺寸

DN	L	D	K	R	C	f	n-d
50	340	160/165	125	100	20	3	4-18
65	400	180/185	145	120	20	3	4-18
80	410	195/200	160	135	20	3	8-18
100	460	215/220	180	155	22	3	8-18
125	560	245/250	210	185	22	3	8-18
150	660	280/285	240	210	24	3	8-23
200	800	335/340	295	265	24	3	12-23
250	1030	405	355	320	30	3	12-25
300	1140	460	410	375	30	4	12-25
