一、氣動高壓調節閥 產品概述

上海川滬閥門有限公司生產的ZJSGY-P(M)氣動高壓調節閥是由直行程氣動薄膜執行器和低流阻直通調節閥體組成。專為高壓系統設計的一種特殊閥門。與氣動或電動〔配用電-氣轉換器〕調節儀表等配合，用于化工、石油、電力等工業部門銷售過程的自動調節和遠程控制。氣動高壓調節閥由氣動薄膜執行機構和高壓調節閥兩部分組成。氣動高壓調節閥的動作，來源于信號壓力在薄膜上產生的推力，使推桿推動閥芯作相應的移動，既調節閥行程。行程的變化，使閥的流通面積變化，來調節壓力、溫度、流量和液位等工藝參數。
特點：
氣動高壓調節閥的結構型式為直通單座籠式，閥芯為柱塞形，用于高壓差條件下的閥芯，頭部滲或鑲以硬質合金，以抗高壓差情況下的沖刷和氣蝕，提高使用壽命。由于壓差高，介質對閥芯不平衡力較大，設計時已選用鋼度較大的執行機構，一般都配用閥門定位器。
適用場景:
氣動高壓調節閥特別適用于高粘度含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

二、氣動高壓調節閥 產品圖片

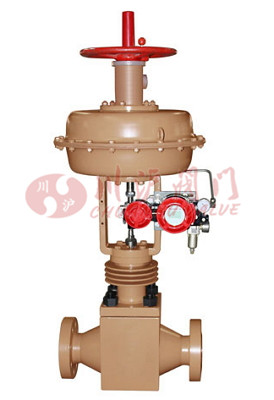

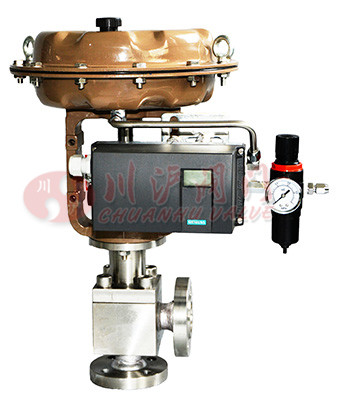

氣動高壓調節閥(帶手輪)	氣動高壓調節閥(角式)

三、氣動高壓調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	籠式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		≤ 公稱壓力
額定行程		16			25		40			60			100
配用執行器型號		ZHA/B-22			ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56
閥體形式		直通鑄造高壓球型閥、角型鍛造高壓閥體
公稱通徑		DN20～300mm
公稱壓力		PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K
法蘭標準		GB/T9113、 JB/T79、HG20594及其他標準
連接形式		法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式		標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料		鍛鋼(A105)、不銹鋼、鉻鉬鋼

四、氣動高壓調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

五、氣動高壓調節閥 性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

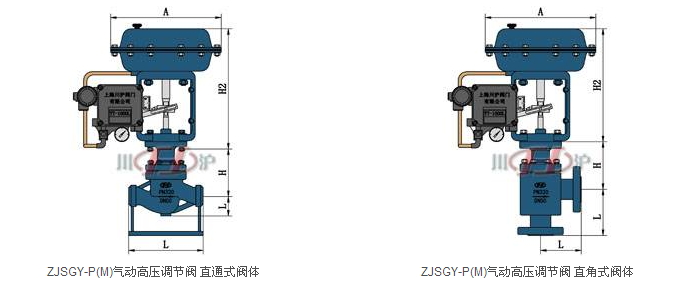

六、氣動高壓調節閥 結構圖

七、氣動高壓調節閥 連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	直通式	由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
	直角式
H
H1	直通式
	直角式
A

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
