衛生級焊接蝶閥

一、衛生級焊接蝶閥產品概述

衛生級焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。

二、衛生級焊接蝶閥產品圖片

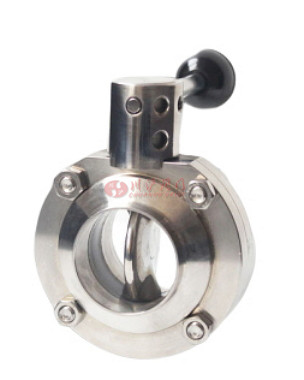

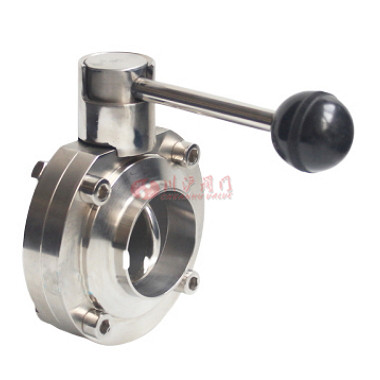

衛生級焊接蝶閥圖	衛生級焊接蝶閥圖

三、衛生級焊接蝶閥技術參數

公稱通徑	DN（mm）	5～150
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、蒸氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
連接方式	快裝式、卡箍式、外螺紋、焊接式等

四、衛生級焊接蝶閥零件材質

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

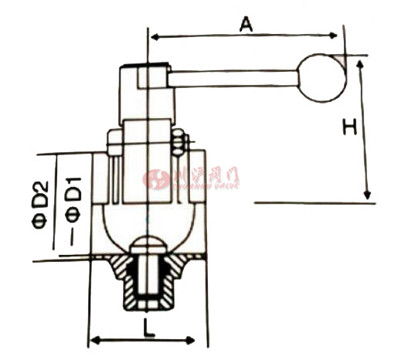

五、衛生級焊接蝶閥結構圖

六、衛生級焊接蝶閥連接標準和尺寸

規格	cD1	cD2	A	L	H	kg
管道外徑	通徑	焊接口外徑	手柄	總長度	中心高度	重量
c19	16	19	135	50	68	1.06
c25	22	25	135	50	68	1.032
c32	29	32	135	50	68	0.97
c38	35	38	135	50	72	1.12
c45	42	45	135	50	74	1.13
c51	47	51	135	52	79	1.5
c57	52	57	135	54	83	1.623
c63.5	58	63	135	56	86	1.8
c76	71	76	160	58	95.9	2.2
c89	83	89	160	60	101	2.58
c102	97	102	160	66	110	3.1
c133	125	133	250	80	128	4.85
c159	153.5	159	250	90	142	6.5
