鍛鋼法蘭閘閥

產品展示>> 閘閥>>鍛鋼法蘭閘閥

一、鍛鋼法蘭閘閥產品概述

上海川滬閥門生產的鍛鋼法蘭閘閥適用于Class150～2500LB、工作溫度-29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。在石油管道上應用較多。
【工作原理】：
閥體、閥蓋等承壓件采用整體鍛造(胎模型鍛)，閥體法蘭也可采用焊接形式及螺紋連接。閥桿頭部設計有錐形的上密封面，當閥門全開時閥蓋的上密封座嚴密吻合，無外泄漏。閥體與閥座的連接形式有法蘭連接、焊接。在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成，堆焊層厚度大干等于2mm。
【產品特點】：
1、獨特的自密封設計，壓力越高，密封越可靠。
2、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
3、閥桿經調質和表面氮化處理-有良好的抗腐蝕性和抗擦傷性。
4、閘板和閥座的密封面采用硬質合金堆焊而成，密封硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長。

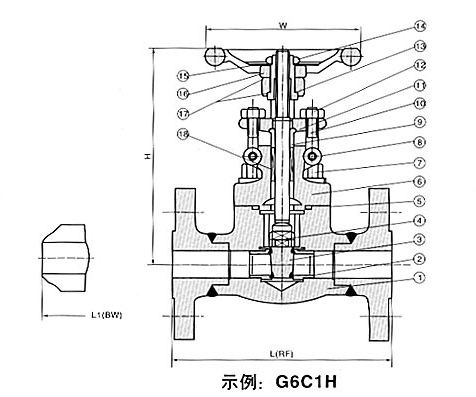

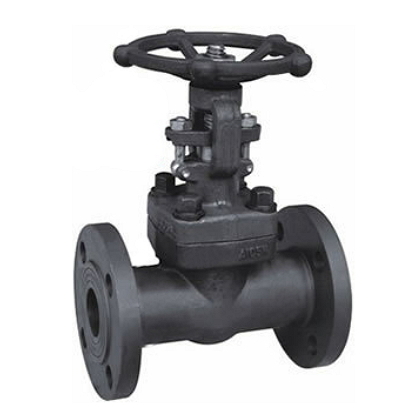

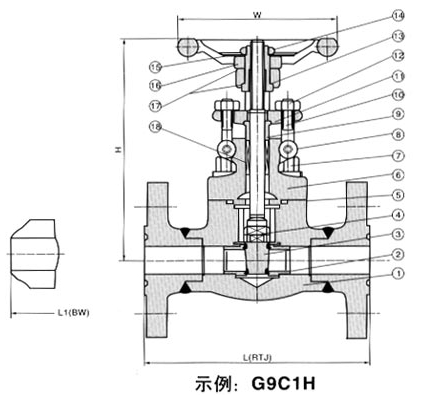

二、鍛鋼法蘭閘閥產品圖片

三、鍛鋼法蘭閘閥 150Lb-600Lb 技術參數

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A273 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

☆尺寸和重量（Kg）021-51697495

NPS			1/2	3/4	1	11/4	11/2	2
L(RF) L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		145	152	165	178	190	216
	600Lb		165	190	216	229	241	292
H（開）	150,300Lb		158	169	197	236	246	283
H（開）	600Lb		169	197	236	246	283	320
W			100	100	125	160	160	180
重量	150	RTJ	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RTJ	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RTJ	5.9	7.4	10.4	16.2	17.5	18.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1

四、鍛鋼法蘭閘閥 900Lb-1500Lb 技術參數

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A273 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

※注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；021-51697495

☆尺寸和重量（Kg）

NPS		1/2	3/4	1	11/4	11/2	2
L(RTJ)	900-1500Lb	216	229	254	279	305	371
L1(BW)	900-1500Lb	216	229	254	279	305	368
H（開）		197	197	236	246	283	330
W		125	125	160	160	180	200
重量	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
重量	BW	5.2	9.3	12.4	13.8	18.9	27.5
