圓形插板閥
一、圓形插板閥 產品概述
圓形插板閥也稱為圓形刀閘閥，主要用于管道上對于介質的切斷，適合在漿液、污水、粉末等物料上使用，特別在造紙行業、污水處理行業上有著廣泛的用途，根據不同的介質溫度選用不同的密封圈，選用橡膠密封適合在溫度小于80度一下的污水處理上使用，選用金屬密封適合在300度一下的高溫粉料、漿液等場合使用，具有應用范圍廣、重量輕等特點。

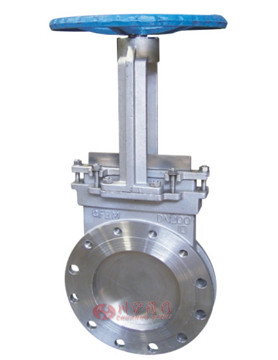

二、圓形插板閥 產品圖片
 |
| 圓形插板閥 |
三、圓形插板閥 技術參數
| 閥體、上蓋 | 碳鋼、不銹鋼 |
|---|---|
| 碳鋼、不銹鋼 |
碳鋼、不銹鋼 |
| 閥桿 | 不銹鋼 |
| 密封圈 | 橡膠、四氟、不銹鋼、硬質合金 |
| 公稱壓力（MPa) | PN |
| 殼體試驗 | 1.5*PN |
| 密封試驗 | 1.1*PN |
| 工作溫度 | 橡膠≤80℃；四氟密封≤180℃；硬密封≤425℃ |
| 適用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |

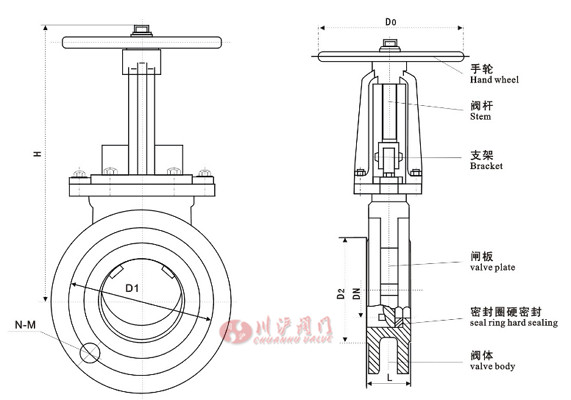

四、圓形插板閥 結構圖
 |
五、圓形插板閥 連接尺寸
| 公稱壓力(MPa) | 公稱通徑（mm） | L | D | D1 | D2 | H | N-M | D0 |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 48 | 160 | 125 | 100 | 285 | 4-M16 | 180 |
| 65 | 48 | 180 | 145 | 120 | 298 | 4-M16 | 180 | |
| 80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | |
| 100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | |
| 125 | 57 | 245 | 210 | 185 | 400 | 8-M16 | 230 | |
| 150 | 57 | 280 | 240 | 210 | 475 | 8-M20 | 280 | |
| 200 | 70 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
| 250 | 70 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
| 300 | 76 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
| 350 | 76 | 500 | 460 | 429 | 885 | 16-M20 | 400 | |
| 400 | 89 | 565 | 515 | 482 | 990 | 16-M22 | 400 | |
| 450 | 89 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
| 500 | 114 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
| 600 | 114 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
| 700 | 130 | 895 | 940 | 800 | 1700 | 24-M27 | 600 | |
| 800 | 130 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
| 900 | 140 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
