D971X、D973H電動對夾蝶閥

產品展示>> 電動蝶閥>>D971X、D973H電動對夾蝶閥

一、D971X、D973H電動對夾蝶閥產品概述

上海川滬閥門有限公司生產的D971X、D973H電動對夾蝶閥，是由角行程的電動執行機構和對夾蝶閥組成，對夾蝶閥的密封形式分為三偏心金屬密封、中線軟密封、雙偏心軟密封等。D971X、D973H電動對夾蝶閥接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
3、密封材料耐老化、耐腐蝕，使用壽命長等特點。
4、兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
5、閥座密封與靠背一體結構，減少閥座變形量。
6、閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
7、可以任何位置安裝，維修方便。
適用場景:
D971X、D973H電動對夾蝶閥廣泛應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

二、D971X、D973H電動對夾蝶閥產品圖片

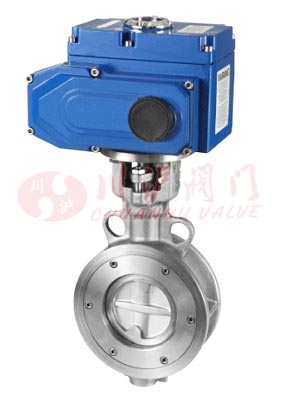

D971X電動對夾蝶閥(軟密封)	D973H電動對夾蝶閥(金屬硬密封)

三、D971X、D973H電動對夾蝶閥零部件材料

零部件名稱	材質
底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上閥軸	2Cr13、304、316、316L
下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓套	HT200、WCB、CF3、CF3M、CF8、CF8M
填料壓板	HT200、WCB、CF3、CF3M、CF8、CF8M

四、D971X、D973H電動對夾蝶閥技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、D971X、D973H電動對夾蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、D971X、D973H電動對夾蝶閥性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

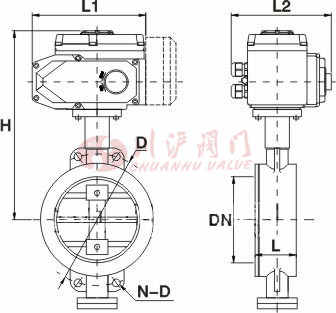

七、D971X、D973H電動對夾蝶閥結構圖

八、D971X、D973H電動對夾蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	尺寸mm						執行器選配
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器選配
50	43	165	150	250	125	4-18	CHV-005	CHQ-010
65	46	190	170	270	145	4-18	CHV-005	CHQ-010
80	49	190	170	290	160	8-18	CHV-005	CHQ-010
100	64	270	220	310	180	8-18	CHV-010	CHQ-020
125	70	270	220	380	210	8-18	CHV-010	CHQ-020
150	70	270	220	410	240	8-22	CHV-010	CHQ-020
200	71	270	220	465	295	12-22	CHV-020	CHQ-030
250	76	270	220	505	355	12-26	CHV-040	CHQ-040
300	83	270	220	580	410	12-26	CHV-060	CHQ-050
350	92	270	220	640	470	16-26	CHV-080	CHQ-060
400	102	270	220	695	525	16-30	CHV-100	CHQ-080
450	114	270	220	755	585	20-30	CHV-120	CHQ-100
500	127	270	220	820	650	20-33	CHV-140	CHQ-120
