D941W電動通風蝶閥

產品展示>> 電動蝶閥>>D941W電動通風蝶閥

一、D941W電動通風蝶閥產品概述

上海川滬閥門有限公司生產的D941W電動通風蝶閥，也稱電動煙氣蝶閥。D941W電動通風蝶閥、電動煙氣蝶閥由角行程電動執行器和通風蝶閥組、煙氣蝶閥成，它與電動單元組合儀表配合使用。D941W電動通風蝶閥、電動煙氣蝶閥亦可配置調節型電動執行器，執行機構內有伺服系弘，無須另配伺服放大器。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
適用場景:
D941W電動通風蝶閥被廣泛地應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣等。

二、D941W電動通風蝶閥產品圖片

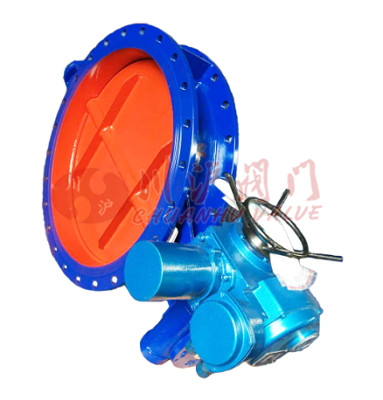

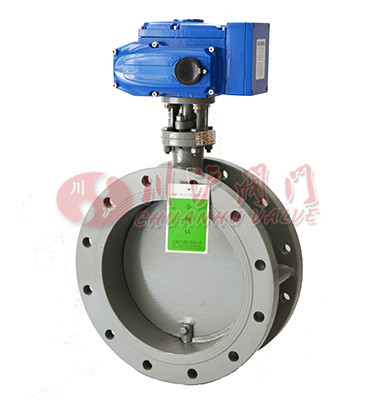

D941W電動通風蝶閥	D941W電動通風蝶閥(大口徑通風蝶閥)

三、D941W電動通風蝶閥零部件材料

閥體、底座	HT200;35;ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
蝶板	HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
閥桿	2Cr13、不銹鋼
填料	V型聚四氟乙烯填料、柔性石墨填料

四、D941W電動通風蝶閥技術參數

公稱通徑mm	50～1200
公稱壓力(MPa)	PN0.1、0.25、0.6、1.0
介質溫度℃	-40～+450（鋼板卷焊），+450以上（不銹鋼板卷焊）
轉角范圍	0-90度
流量特性	近似百分比
法蘭標準	GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品)
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、D941W電動通風蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、D941W電動通風蝶閥性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.1	0.25	0.6	1.0
試驗壓力	強度試驗	0.15	0.375	0.9	1.5
	密封試驗	0.11	0.025	0.66	1.1
	低壓氣密試驗	0.5～0.7
適用介質	空氣、廢氣等介質

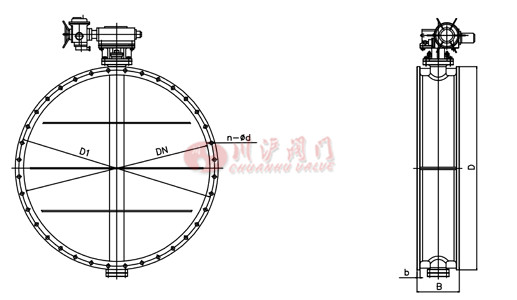

七、D941W電動通風蝶閥結構圖

八、D941W電動通風蝶閥連接尺寸

DN	D1	D	B	b	n-d
DN200	280	320	140	14	8—18
DN250	335	375	140	14	12-18
DN300	395	440	170	14	12-22
DN400	495	540	190	16	16-22
DN500	600	645	190	18	16-22
DN600	705	755	210	20	20-26
DN700	810	860	210	20	24-26
DN800	860	900	210	20	24-30
DN900	1020	1075	250	20	24-30
DN1000	1120	1175	250	22	28-30
DN1200	1320	1375	250	24	32-30
DN1400	1520	1575	300	24	36-30
DN1500	1620	1675	300	24	40-30
DN1600	1730	1790	300	24	40-30
DN1800	1930	1990	300	24	44-30
DN2000	2130	2190	300	24	48-30
DN2200	2340	2405	300	24	52-33
DN2400	2540	2605	350	26	56-33
DN2500	2640	2705	350	26	56-33
DN2600	2740	2805	350	26	60-33
DN2800	2960	3030	350	30	64-34
DN3000	3160	3230	400	34	68-36
