電動對夾保溫球閥

產品展示>> 電動球閥>>電動對夾保溫球閥

一、電動對夾保溫球閥產品概述

上海川滬閥門有限公司生產的電動對夾保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。電動對夾保溫球閥也稱電動對夾夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
型號：
BQ971F、BQ971PPL
特點：
1.采用整體式結構，比一般球閥體積更小，重量更輕，密封性能更優，且無外漏。
2.夾套采用碳素鋼管焊接，比鑄造的更加牢固。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
電動對夾保溫球閥適用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

二、電動對夾保溫球閥產品圖片

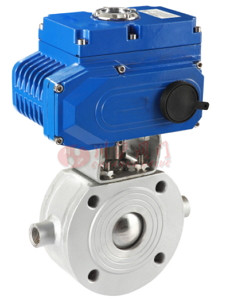

電動對夾保溫球閥

三、電動對夾保溫球閥技術參數

公稱壓力或壓力級		產品型號
PN1.0MPa		BQ971F-10C	BQ971F-10P	BQ971F-10P8	BQ971F-10P3	BQ971F-10R	BQ971F-10R8	BQ971F-10R3
PN1.6MPa		BQ971F-16C	BQ971F-16P	BQ971F-16P8	BQ971F-16P3	BQ971F-16R	BQ971F-16R8	BQ971F-16R3
PN2.5MPa		BQ971F-25	BQ971F-25P	BQ971F-25P8	BQ971F-25P3	BQ971F-25R	BQ971F-16R8	BQ971F-25R3
CLASS150		BQ971F-150(LB)C	BQ971F-150(LB)P	BQ971F-150(LB)P8	BQ971F-150(LB)P3	BQ971F-150(LB)R	BQ971F-150(LB)R8	BQ971F-150(LB)R3
10K		BQ971F-10(K)C	BQ971F-10(K)P	BQ971F-10(K)P8	BQ971F-10(K)P3	BQ971F-10(K)R	BQ971F-10(K)R8	BQ971F-10(K)R3
主要零件材料	閥體	WCB	ZGlCr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF8M(316L)
	球體、閥桿	2Crl3	lCr18Ni9Ti	0Cr18Ni9(304)	0Cr18Ni9(304L)	1Cr18Ni2Mo2(316)	0Cr17Ni2Mo2(316)	0Cr17Ni2Mo2(316L)
	密封圈	聚四氟乙烯　　　對位聚苯
	填料、墊圈	V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨復合墊
適用工況	適用介質	重油、膠類等	硝酸腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質
適用工況	適用溫度	-28-300℃
配管法蘭		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

四、電動對夾保溫球閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

五、電動對夾保溫球閥性能規范

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

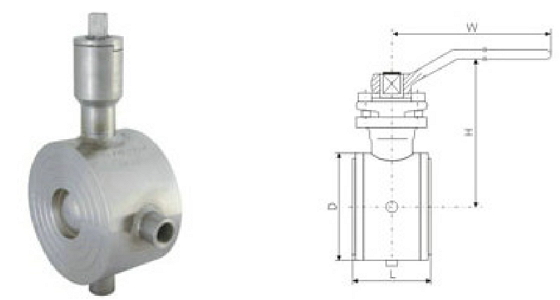

六、電動對夾保溫球閥結構圖

七、電動對夾保溫球閥連接尺寸

公稱通徑(DN)		產品型號
公稱通徑(DN)		L	D					W	H	Z-G
(mm)	(in)	L	1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手動	手動
15	1/2”	40	53	53	53	47	58	130	80	3/8
20	3/4”	45	63	63	63	57	63	170	80	3/8
25	1”	50	73	73	73	66	74	170	100	3/8
32	1 1/4”	60	84	84	84	75	84	200	110	1/2
40	1 1/2”	70	94	94	94	85	89	250	120	1/2
50	2”	80	109	109	109	103	104	250	130	1/2
65	2 1/2”	110	129	129	129	122	124	350	140	1/2
80	3”	120	144	144	144	135	134	350	150	1/2
100	4”	140	164	164	170	173	159	420	180	1/2
