一、手輪機構 產品概述

上海川滬閥門有限公司生產的手輪機構當調節機構失靈時，如氣源中斷，控制系統失靈及執行機構膜片損失時，可將氣動調節閥切換成手動操作，使工藝過程正常進行。
采用手輪機構可以用來阻止閥的開度；在某些調節系統（如低壓常溫、無腐蝕、無粘結的干凈介質，大口徑管路）采用手輪機構來代替旁通管路，節省投資。

產品特點
1、體積小、重量輕、設計合理、式樣新穎；
2、產品系列化，輸出轉矩與氣動裝置，各種閥門匹配。
3、蝸輪連接內孔有相隔90度的兩個鍵槽，以便用戶根據需要選擇裝置同閥體的相對位置。
4、可自由切換手動和氣動：提起限位銷，旋轉偏心裝置180度，限位銷自動限位，實現氣動；反之，實現手動；
5、產品出廠時，裝有專用潤滑脂，與閥裝配后，整體密封、防塵、防水。
6、防護等為IP65。

二、手輪機構 產品圖片

手輪機構

三、手輪機構 使用說明

1、減速器底面與閥門連接，支架面與氣缸連接，閥軸也蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合：（工作過程：氣動時氣缸帶動閥軸，蝸輪同轉。手動時蝸桿與蝸輪嚙合，帶動閥軸轉動，氣缸活塞亦隨動。
2、轉動手柄（外轉180度）在合上蝸桿上，會出現柄齒現象，需轉動手輪一個角度即可合上。
3、減速器的支架蓋有三種，用戶可根據需要選用，配置不同型號的氣缸。
4、氣動與手動不能同時驅動。

四、手輪機構 技術參數

型號	速比	輸入扭矩(N·M)	輸出鈕矩(N·M)	手輪直徑(mm)	重量(kg)
LH26	26:1	70	300	200	13
LH38	30:1	60	500	200
		75	600	250
		90	700	300	17
LH54	54:1	100	1000	250
		120	1200	300
LH80A	80:1	110	1600	300	22
		140	2000	400
LH78	70:1	200	3100	600

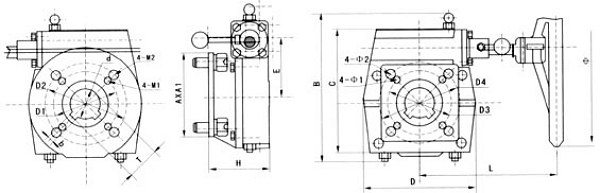

五、手輪機構 結構圖

六、手輪機構 安裝尺寸

型號	中心孔參數			與閥連接尺寸				支架面連接尺寸（與執行器連接）					離合器外形尺寸
	D	b	T	D1	4-M1	D2	4-M2	A×A1	D3	4-Φ1	D4	4-Φ2	H1	L	B	C	D	E
LH26	22.2	8	25.5	70	4-M8	/	/	64×64	70	4-9	/	1	82	192	166	130	104	50.5
LH38	38	10	41.3	/	/	102	4-M10	110×110	/	/	125	4-14	82	225	191	156	125	65.5
LH54	48	14	51.8	102	4-M10	140	4-M16	130×30	/	/	140	4-18	95	233	234	199	175	85.5
LH80A	60	18	64.4	165	4-M20	/	/	165×156	165	4-22	/	/	114	277	311	279	234	123
LH78	76.2	19	85.7	165	4-M20	/	/	156×156	165	4-22	/	/	120	323	350	322	276	141.6

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
