上海川滬閥門有限公司

一、YT型定位器 產品概述

上海川滬閥門有限公司YT-1000L電氣定位器與氣動調節閥配套使用，構 成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動 調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度 進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定 位。該電氣定位器可用于單作用型（彈簧復位型）和雙作用型 氣動執行機構。
特點：
1.通過防爆等級(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)認證。
2.通過IP66等級認證。
3.具有高抗振性（在5~200Hz時無影響）。
4.電氣接口均為多孔形式，便于任意方向連接。
5.調校簡單，易于實現正、反作用的轉換對于小型執行機構，
6.通過調節氣孔流量可消除振蕩現象。
7.不需要換零部件即可完成1/2等分控制。
8.設計為部件組合式結構，便于維修和保養。v 9.易于反饋連接。
10.空氣消耗低。

二、YT型定位器 產品圖片

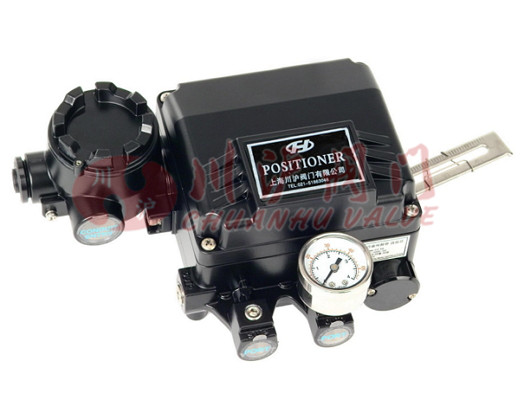

YT型定位器(直行程定位器)

三、YT型定位器 技術參數

型 號 項 目	YT-1000L		YT-1000R
	直行程		角行程
	單作用	雙作用	單作用	雙作用
輸入信號：	4~20mA DC
電    阻：	250 ± 15 Ω
供氣壓力：	1.　4~7kgf/cm    2.　 (20~100psi)
行    程：	10~150mm　　 0~90 度
氣管接口：	PT(NPT)1/4
壓力表接口：	PT(NPT)1/8
電氣接口：	PF1/2(G1/2)
防爆等級：	Exdm Ⅱ B(C)T6,　　Exia Ⅱ BT6
防護等級：	IP66
環境溫度：	-20 ℃－70℃
線性度：	±1%F.S. 　　　±2%F.S.
滯后度：	±1%F.S.
靈敏度：	±0.2%F.S.　　 ±0.5%F.S.
重復度：	±0.5%
空氣消耗量：	3LPM(Sup=1.　4kgf/cm　　 2 ,20psi)
流    量：	80LPM(Sup=1.　4kgf/cm　　 2 ,20psi)
材    料：	鑄鋁

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
