ZS型氣動活塞執行器
產品展示>> 直行程氣動執行器和附件>>ZS型氣動活塞執行器
一、ZS型氣動活塞執行器 產品概述
上海川滬閥門有限公司的ZS型氣動活塞執行器是用于與切斷閥相配套的二位式彈簧復位頂裝手操活塞式執行器。具有動作迅速(可達1.2-4.5S)、可靠、體積輕小的特點。 頂裝手操活塞式執行器可配帶氣動、電一氣閥門定位器和空氣過濾器等附件。還可配裝輕小側裝、頂裝手操機構。。
二、ZS型氣動活塞執行器 產品圖片
 |
| ZS型氣動活塞執行器 |
三、ZS型氣動活塞執行器 選型參數
| 型號項目 | ZS-1P | ZS-2P | ZS-3P | ZS-4P | ZS-5P | ZS-6P | |
|---|---|---|---|---|---|---|---|
| 氣缸直徑mm | 100 | 125 | 160 | 200 | 250 | 320 | |
| 行程mm | 10 | 10/16 | 16/25 | 25/40 | 40/60 | 60 | |
| 彈簧范圍KPa | 40-200；80-240；100-200；200-350；350-500 | ||||||
| 供氣壓力MPa | ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05 |
||||||
| ZS-P推桿輸出N | 350-500KPa | 2674 | 4165 | 6860 | 10740 | 16800 | 27440 |
| 200-350KPa | 1528 | 2300 | 3920 | 6140 | 9600 | 15680 | |
| 100-200KPa | 764 | 1190 | 1960 | 3070 | 4800 | 7840 | |
| 80-240Kpa | 610 | 952 | 1568 | 2450 | 3840 | 6270 | |
| 配帶側裝手操機構 | ZPXS-2 | ZPXS-3 | ZPXS-4 | ZPXS-5 | ZPXS-6 | ||
四、ZS型氣動活塞執行器 性能指標
ZSA/B-P型
| 項目 | 不帶定位器 | 帶定位器 |
|---|---|---|
| 基本誤差% | ±6 | ±1.5 |
| 回 差% | 3 | 1.5 |
| 死 區% | 1.2 | 1 |
| 始終點偏% | 2.5 | |
| 氣密性 | 以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min | |
| 工作壽命 | 不少于10萬次 | |
注: 當與調節閥組配時一般均帶閥門定位器。
ZS、ZSN型
| 項目指 | 二位動作時 | 氣缸密封性 | 工作壽命 |
|---|---|---|---|
| ZS(ZSN)-1 | 1.2(≤1) | 以0.6MPa輸入氣缸切斷氣源后壓力降≤5KPa/min | 不少于10萬次 |
| ZS(ZSN)-2 | 1.2(≤1) | ||
| ZS(ZSN)-3 | ≤2(≤1) | ||
| ZS(ZSN)-4 | ≤2.5(1) | ||
| ZS(ZSN)-5 | ≤3.5(1.5) | ||
| ZS(ZSN)-6 | ≤4.5(2) |

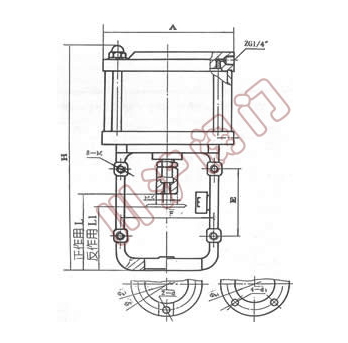

五、ZS型氣動活塞執行器 結構圖
 |
| ZS型氣動活塞執行器_結構圖 |
六、ZS型氣動活塞執行器 連接尺寸
| 型號尺寸 | ZS-1P | ZS-2P | ZS-3P | ZS-4P | ZS-5P | ZS-6P |
|---|---|---|---|---|---|---|
| ZS-1 | ZS-2 | ZS-3 | ZS-4 | ZS-5 | ZS-6 | |
| ZSN-1 | ZSN-2 | ZSN-3 | ZSN-4 | ZSN-5 | ZSN-6 | |
| A | 125×125 | 148×148 | 185×185 | 232×232 | 283×283 | 283×283 |
| H | 250 | 290 | 325 | 440 | 590 | 640 |
| 250 | 290 | 325 | 440 | 590 | 640 | |
| 200 | 245 | 272 | 352 | 431 | 510 | |
| L | 90 | 97 | 110 | 150 | 170 | 295 |
| L1 | 60 | 81 | 92 | 115 | 110 | 200 |
| D1 | / | 80 | 80 | 105 | 122 | 130 |
| D2 | 32 | 60 | 60 | 80 | 95 | 100 |
| n-φd | / | 2-Φ10 | 2-Φ10 | 4 -Φ12 | 4 -Φ14 | 4 -Φ18 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
