一、SC型氣缸 產品概述

SC型氣缸是我司生產的標準氣缸，氣缸采用活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能，SC型氣缸為為拉桿式氣缸，前后蓋與鋁管缸體用支柱連接，可靠性好，與ISO15552標準氣缸相比，同缸徑SC系列氣缸長度小，本氣缸緩沖調節平穩，有多種規格的氣缸及氣缸安裝附件可供客戶選擇使用，另外因?yàn)檫x擇耐高溫密封材料，可保證氣缸在150℃條件下正常工作。

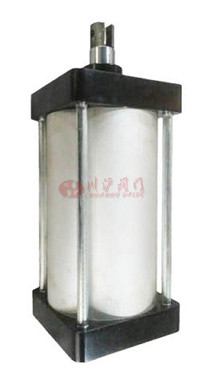

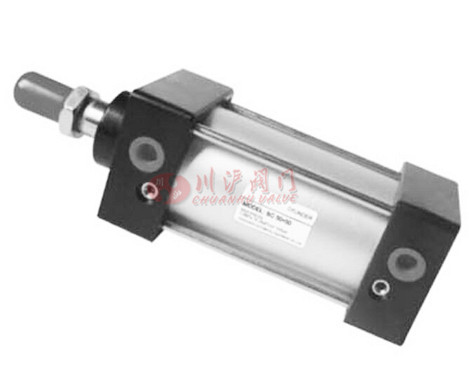

二、SC型氣缸 產品圖片

SC型氣缸	SC型氣缸

三、SC型氣缸 基本技術參數

內徑		32	40	50	63		80		100
動作方式		復動型
工作介質		空氣(經40um濾網過濾）
固定 型式	SC系列	基本型FA型、FB型、CA型、CB型、LB型、TC型、TCM1型
	SCD、SCJ 系列	基本型 、FA型、 LB型、 TC型 、TCM1型
使用壓力范9		0.1-1.0MPa(14-145Psi)
保證耐壓力		1.5MPa(215Psi)
工作溫度℃		-20-80
使用速度范圍mm/s		30-800
行程公差范圍		0-250 、251-1000 、1001-1500m
緩沖型式		可調緩沖
緩沖行程mm		21				28		29
接管口徑		PT1/8	PT1/4			PT3/8		PT1/2

四、SC型氣缸 行程

系列名稱	內徑mm	標準行程	大行程	容許行程
SC SCD SCJ	32	25、50、75、80、100、125、150、160、175、200、250、300、350、400、450、500	1000	2000
	40	25、50、75、80、100、125、150、160、175、200、250、 300、350、400、450、500、600、700、800、900、1000	1200	2000
	50		1200	2000
	63		1500	2000
	80		1500	2000
	100		1500	2000

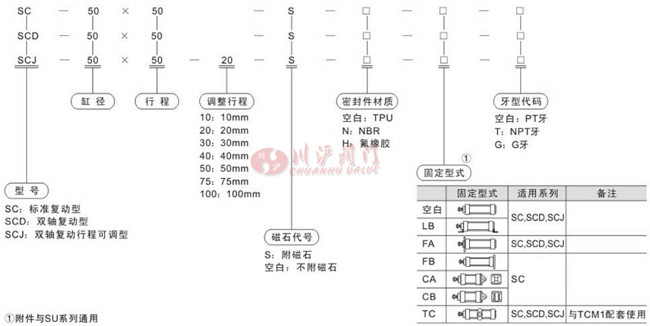

五、SC型氣缸 型號編制說明

六、SC型氣缸 氣缸理論輸出推力表

缸徑大小mm		32		40		50		63		80		100
活塞桿外徑		12		16		20		20		25		25
作動型式		復動型		復動型		復動型		復動型		復動型		復動型
		壓側	拉側	壓側	拉側	壓側	拉側	壓側	拉側	壓側	拉側	壓側	拉側
受壓面積(mm2)		804	690	1256	1055	1963	1649	3117	2803	5026	4536	7853	7362
空氣 壓力 (MPa)	0.1	80.4	69.0	125.6	105.5	196.3	164.9	311.7	280.3	502.6	453.6	785.3	736.2
	0.2	160.8	138.0	251.2	211.0	392.6	329.8	623.4	560.6	1005.2	907.2	1570.6	1472.4
	0.3	241.2	207.0	376.8	316.5	588.9	494.7	935.1	840.9	1507.8	1360.8	2355.9	2208.6
	0.4	321.6	276.0	502.4	422.0	785.2	659.6	1246.8	1121.2	2010.4	1814.4	3141.2	2944.8
	0.5	402.0	345.0	628.0	527.5	981.5	824.5	1558.5	1401.5	2513.0	2268.0	3926.5	3681.0
	0.6	482.4	414.0	753.6	633.0	1177.8	989.4	1870.2	1681.8	3015.6	2721.6	4711.8	4417.2
	0.7	562.8	483.0	879.2	738.5	1374.1	1154.3	2181.9	1962.1	3518.2	3175.2	5497.1	5153.4
	0.8	643.2	552.0	1004.8	844.0	1570.4	1319.2	2493.6	2242.4	4020.8	3628.8	6282.8	5889.6
	0.9	723.6	621.0	1130.4	949.5	1766.7	1484.1	2805.3	2522.7	4523.4	4082.4	7067.7	6625.8

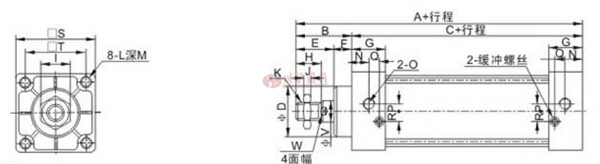

七、SC型氣缸 外型尺寸圖

八、SC型氣缸 連接尺寸

缸徑/符號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	〇	P	Q	R	s	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10*1.25	M6*1	9.5	13.7	G1/8”	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12x1.25	M6*1	9.5	13.5	G1/4”	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16x1.5	M6*1	9.5	13.5	G1/4”	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16x1.5	M8x1.25	9.5	13.5	G3/8”	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G3/8”	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20*1.5	M10x1.5	11.5	16.5	G1/2”	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27x2	M12x1.75	15	20	G1/2*	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36x2	M16x2	15	25	G3/4”	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36x2	M16x2	30	25	G3/4”	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42*2	M20x2.5	30	25	G3/4”	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48x2	M24x3	40	27.5	G1”	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56*4	M30x3.5	40	30	G1”	-	-	-	430	350	80	76

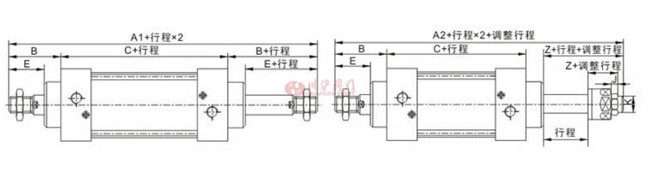

九、SCD型氣缸 外型尺寸圖

十、SCD型氣缸 連接尺寸

缸徑/符號	A1	A2	B	C	E	Z	J	K
32	187	182	47	93	32	27	6	M10x1.25
40	191	185	49	93	34	28	7	M12x1.25
50	207	194	57	93	42	29	8	M16x1.5
63	210	197	57	96	42	29	8	M16*1.5
80	257	238.5	75	107	54	35.5	10	M20*1.5
100	263	244.5	75	113	54	35.5	10	M20*1.5

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
