襯氟閘閥
一、襯氟閘閥 產品概述
襯氟閘閥是閥門的一種。襯氟閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面, 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為 50,介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差, 這種閘板叫做彈性閘板。
襯氟閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
襯氟閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?

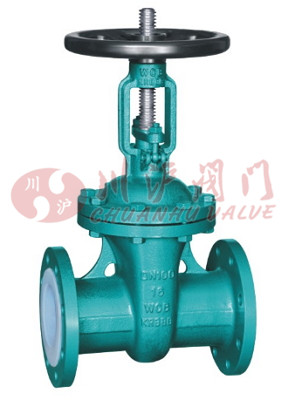

二、襯氟閘閥 產品圖片
 |
| 襯氟閘閥 |
三、襯氟閘閥 零部件材料
| 零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
| Z |
C |
P |
R |
PL |
RL |
| 閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 球體 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 襯里層/閥座 |
FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯) |
| 填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 填料 |
PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯 |
| 螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
| 螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
| 手柄 |
WCC |
WCC |
WCC |
WCC |
WCC |
WCC |
四、襯氟閘閥 執行標準
| 設計標準 |
GB12233/GB12233 |
| 結構長度 |
GB12221 |
| 法蘭標準 |
JB/T79-94 |
| GB9113.1-26 |
| 檢驗試驗 |
GB/T13927 |
| 驅動方式 |
手動、電動、氣動 |

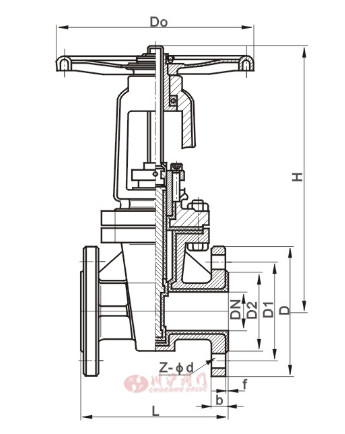

五、襯氟閘閥 結構圖
六、襯氟閘閥 連接尺寸
| 公稱通徑 |
標準值 |
參考值 |
| DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
W |
D0 |
H |
WT(Kg) |
| PN0.6MPa |
| 15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Ф12 |
100 |
100 |
120 |
5 |
| 20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Ф12 |
100 |
120 |
140 |
6 |
| 25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Ф12 |
120 |
130 |
150 |
7 |
| 32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Ф14 |
120 |
156 |
185 |
10 |
| 40 |
11/2 |
240 |
130 |
100 |
80 |
3 |
16 |
4-Ф14 |
160 |
165 |
205 |
18 |
| 50 |
2 |
250 |
140 |
110 |
90 |
3 |
16 |
4-Ф14 |
160 |
350 |
400 |
25 |
| 65 |
21/2 |
270 |
160 |
130 |
110 |
3 |
16 |
4-Ф14 |
180 |
370 |
435 |
30 |
| 80 |
3 |
280 |
185 |
150 |
125 |
3 |
18 |
4-Ф18 |
180 |
430 |
510 |
43 |
| 100 |
4 |
300 |
205 |
170 |
145 |
3 |
18 |
4-Ф18 |
220 |
495 |
595 |
58 |
| 125 |
5 |
325 |
235 |
200 |
175 |
3 |
20 |
8-Ф18 |
220 |
610 |
735 |
100 |
| 150 |
6 |
350 |
260 |
225 |
200 |
3 |
20 |
8-Ф18 |
240 |
670 |
820 |
115 |
| 200 |
8 |
400 |
315 |
280 |
255 |
3 |
22 |
8-Ф18 |
240 |
815 |
1015 |
145 |
| 250 |
10 |
450 |
370 |
335 |
310 |
3 |
24 |
12-Ф18 |
240 |
965 |
1215 |
230 |
| 300 |
12 |
500 |
435 |
395 |
362 |
4 |
24 |
12-Ф23 |
280 |
1140 |
1440 |
335 |
| 350 |
14 |
550 |
485 |
445 |
412 |
4 |
26 |
12-Ф23 |
280 |
1275 |
1625 |
540 |
| 400 |
16 |
600 |
535 |
495 |
462 |
4 |
28 |
16-Ф23 |
320 |
1445 |
1845 |
670 |
| 450 |
18 |
650 |
590 |
550 |
518 |
4 |
28 |
16-Ф23 |
320 |
1530 |
1980 |
780 |
| 500 |
20 |
700 |
640 |
600 |
568 |
4 |
30 |
16-Ф23 |
360 |
1725 |
2225 |
850 |
注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
