電動襯氟蝶閥

一、電動襯氟蝶閥產品概述

上海川滬閥門有限公司生產的電動襯氟蝶閥，有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，電動襯氟蝶閥。
特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。
適用場景:
襯四氟電動蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

二、電動襯氟蝶閥產品圖片

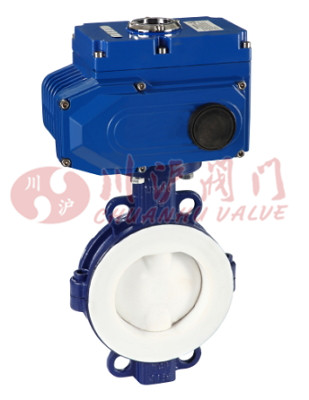

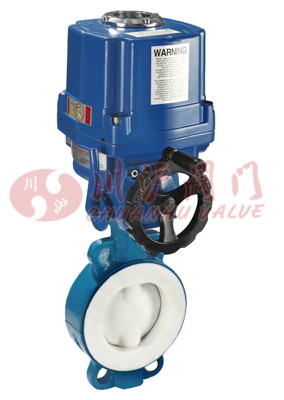

電動襯氟蝶閥(配精小型電動執行器)	電動襯氟蝶閥(配防爆型電動執行器)

三、電動襯氟蝶閥零部件材料

零件名稱	材料
閥體	(球墨鑄鋼、鑄鋼、不銹鋼)+F46
蝶板	(灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

四、電動襯氟蝶閥技術參數

稱通經DN(mm)	50～1600
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃、氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	電動
配置執行機構	可配PSQ、HQ、UNIC、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、電動襯氟蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、電動襯氟蝶閥性能規范

公稱通徑	DN（mm）	50～1600
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤150℃
適用介質	具有腐蝕性介質

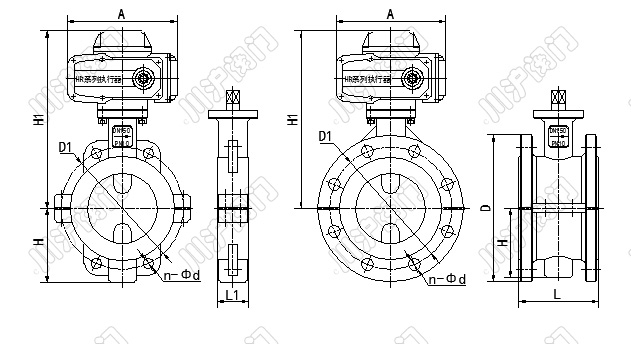

七、電動襯氟蝶閥結構圖

八、電動襯氟蝶閥連接尺寸

公稱通經(DN)	主要尺寸				法蘭尺寸
	L	L1	H	H1	1.0MPa			1.6MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18
80	114	46	83	565	200	160	4-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18
125	140	56	115	640	250	210	8-18	250	210	8-18
150	140	56	137	705	285	240	8-22	285	240	8-22
200	152	60	164	775	340	295	8-22	340	295	12-22
250	165	68	206	945	395	350	12-22	405	355	12-26
300	178	78	230	1070	445	400	12-22	460	410	12-26
350	190	78	248	1140	505	460	16-22	520	470	12-26
400	216	102	289	1210	565	515	16-26	580	525	16-26
450	222	114	320	1335	615	565	20-26	640	585	16-30
500	229	127	342	1415	670	620	20-26	715	650	20-30
600	267	154	413	1605	780	725	20-30	840	770	20-33
700	430	165	478	1844	895	840	24-30	910	840	24-36
800	470	190	525	2040	1015	950	24-33	1025	950	24-39
900	510	203	585	2255	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	2380	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	2640	1455	1380	32-39	1485	1390	32-48
