氣動隔膜調節閥

一、氣動隔膜調節閥產品概述

上海川滬閥門有限公司生產的ZJSG氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間"山"形凸出面進行密封,與外界隔離(無填料函)。
特點：
1、采用輕型執行機構，高度及重量均可減小30%。
2、閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
3、閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
4、流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
適用場景:
氣動隔膜調節閥特點特別適合于要求耐腐蝕、劇毒場合。

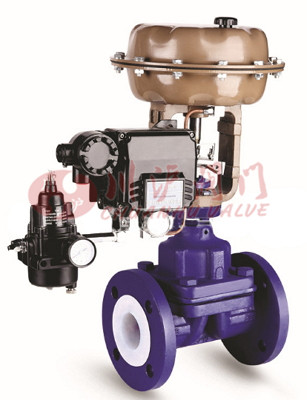

二、氣動隔膜調節閥產品圖片

氣動隔膜調節閥

三、氣動隔膜調節閥材質參數

**氣動隔膜調節閥零件材質**
閥體	HT200、ZG230～450或下述材質襯里
隔膜	丁荃膠、天然膠、聚四氟乙烯波紋
薄膜	丁腈橡膠夾增強滌綸織物
彈簧	60S12Mn、閥體襯里材質及適用范圍

**氣動隔膜調節閥閥體襯里材質**
閥體襯里	使用溫度（℃）	適用介質
無襯里	-10～+175	適用于非腐蝕性介質
軟橡膠	-10～+85	有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10～+85	適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10～+105	適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠	-10～+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好
陶瓷	-10～+175	適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
F46	-10～+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

**氣動隔膜調節閥隔膜襯里材質**
隔膜材質	使用溫度（℃）	適用介質
丁荃膠（B級）	-40～+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）	-50～+100	主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯	-10～+150	極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

四、氣動隔膜調節閥技術參數

公稱通徑(DN)		15	20	25	32	40	50	65	80	100	125	150	200	250
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數	KV	8	12	16	38	60	68	90	150	300	500	600	1200	1800
允許壓差(MPa)		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.09
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程(mm)		10	16		25		40			60				100
配用執行器型號		ZHA/B-22			ZHA/B-23			ZHA/B-34			ZHA/B-45			/
閥蓋形式		標準型(-17～+250℃)
壓蓋形式		螺栓壓緊式
閥芯形式		隔膜式
流量特性		快開特性
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

五、氣動隔膜調節閥氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動隔膜調節閥性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
	氣開	始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
	氣關	終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

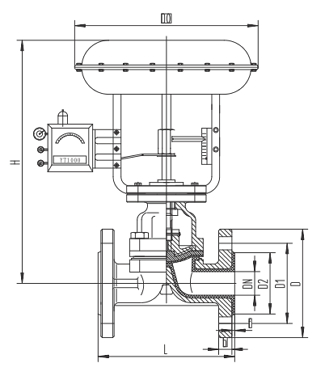

七、氣動隔膜調節閥結構圖

八、氣動隔膜調節閥連接尺寸

公稱通徑	外型安裝尺寸
公稱通徑	DO	氣開	氣關	結構長度 L
DN15	285	479	532	125
DN20	285	479	532	135
DN25	285	479	532	145
DN32	285	538	617	160
DN40	285	553	632	180
DN50	285	562	641	210
DN65	360	754	855	250
DN80	360	775	876	300
DN100	360	857	958	350
DN125	470	952	1077	400
DN150	470	989	1114	460
DN200	470	1084	1209	570
DN250	580	1200	1200	680
DN300	580	1235	1235	750
