電動管夾閥
一、電動管夾閥 產品概述
上海川滬閥門有限公司生產的電動管夾閥主要結構型式：
電動管夾閥是由管夾閥和多回轉電動執行器組成，多回轉電動執行器分為戶外型、整體型、防爆型，適用于不同工況的要求。當電動頭順時針轉動手輪時，使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。
電動管夾閥安裝與維護：
①電動管夾閥在管道上任意安裝，沒有介質流向限制。
②電動管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。電動管夾閥很少需要其他零件庫存。

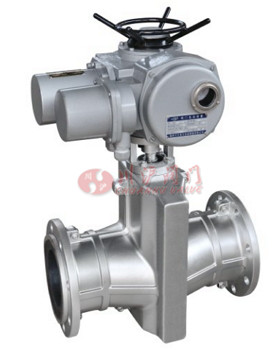

二、電動管夾閥 產品圖片
 |
| 電動管夾閥 |
三、電動管夾閥 材質參數
| 名稱 | 材質 |
|---|---|
| 閥體 | 鋁合金、鑄鐵、鑄鋼 |
| 橡膠套管 | 橡膠 |
| 大小閥桿 | 鑄銅、碳鋼 |
| 壓板 | 鑄鐵 |
| 拉桿 | |鑄鐵 |
| 托架 | 球墨鑄鐵 |
| 手輪 | 鑄鐵 |
四、電動管夾閥 主要性能規范
| 適用溫度 | 適用介質 |
|---|---|
| ≤85℃ | 礦漿、磨料、干濕型粉塵類 |

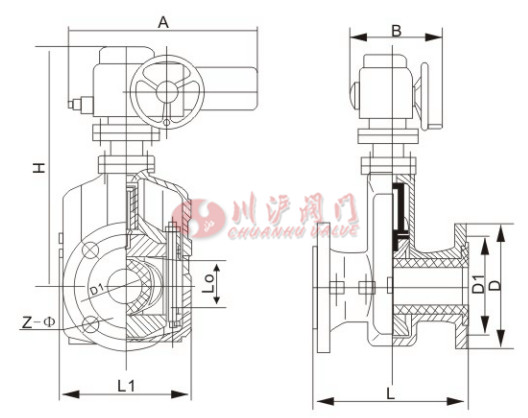

五、電動管夾閥 結構圖
 |
六、電動管夾閥 安裝尺寸
| 公稱 通徑 (DN) |
公稱 壓力 (Mpa) |
工作 壓力 (Mpa) |
L1 | Lo | D | D1 | Z-O | H |
|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 124 | 31 | 115 | 85 | 4-14 | 一 |
| 32 | 145 | 40 | 140 | 100 | 4-18 | 一 | ||
| 40 | 157 | 50 | 150 | 110 | 4-18 | ■ | ||
| 50 | 160 | 60 | 160 | 125 | 4-18 | - | ||
| 65 | 199 | 74 | 180 | 145 | 4-18 | 一 | ||
| 80 | 222 | 88 | 195 | 160 | 4-18 | o | ||
| 100 | 250 | 106 | 215 | 180 | 8-18 | o | ||
| 125 | 318 | 134 | 245 | 210 | 8-18 | 一 | ||
| 150 | 350 | 158 | 280 | 240 | 8-23 | 1000 | ||
| 200 | 0.4 | 0.4 | 446 | 206 | 335 | 295 | 8-23 | 1174 |
| 250 | 516 | 256 | 395 | 350 | 12-23 | 一 | ||
| 300 | 562 | 304 | 445 | 400 | 12-23 | 一 | ||
| 采用標準設計與制造：Q/JBGN02結構長度:Q/JBGN02法蘭連接尺寸:JB78(PN1.0MPa) | ||||||||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
